3.9 Rückspiegel
Die Spiegel müssen eine Sicht hinter den Schwadmäher ermöglichen – im Fahrerhaus-vorn-Modus wie auch im Motor-vorn-
Modus.
Zwei elektrisch verstellbare Spiegel (A) ermöglichen die Sicht
nach hinten, wenn sich der Schwadmäher im Fahrerhaus-vorn-
Modus befindet.
Zwei manuell verstellbare Spiegel (B) ermöglichen im Motor-
vorn-Modus die Sicht nach hinten.
Die Spiegelbaugruppen sind so konstruiert, dass sie bei einer
versehentlichen Kollision zurückklappen.
Die Fahrerkabine ist mit elektrisch verstellbaren Außenspiegeln
für den Fahrerhaus-vorn-Modus ausgestattet, die mit dem
Knopf (A) neben dem Radio im Fahrerhaus eingestellt werden
können.
215883
FAHRERPLATZ

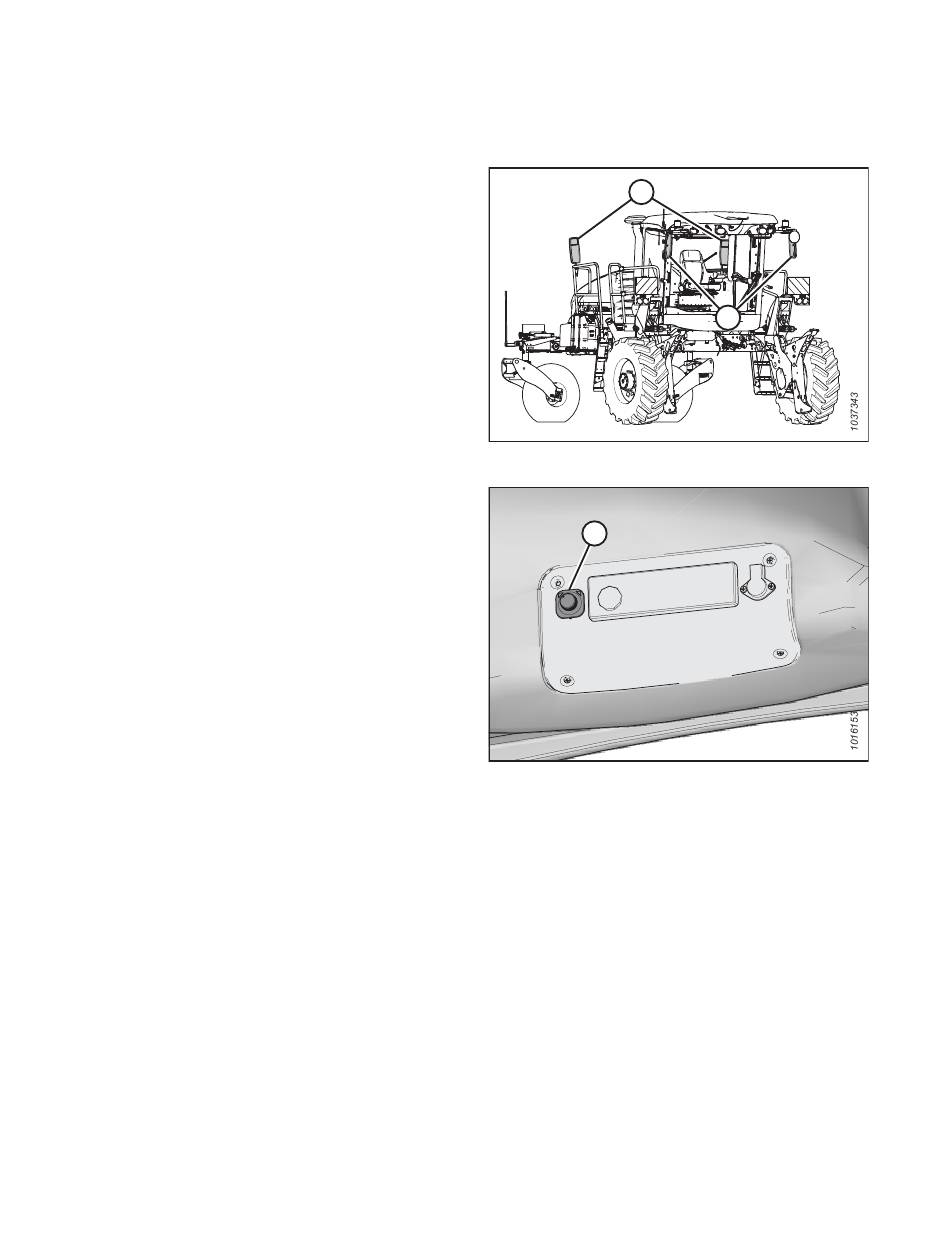

Abbildung 3.34: Spiegel
Abbildung 3.35: Spiegel-Einstellknopf
62
B
A
A
Revision A
