Verlängerungen für Pendelachse und Antriebsradbeine
A

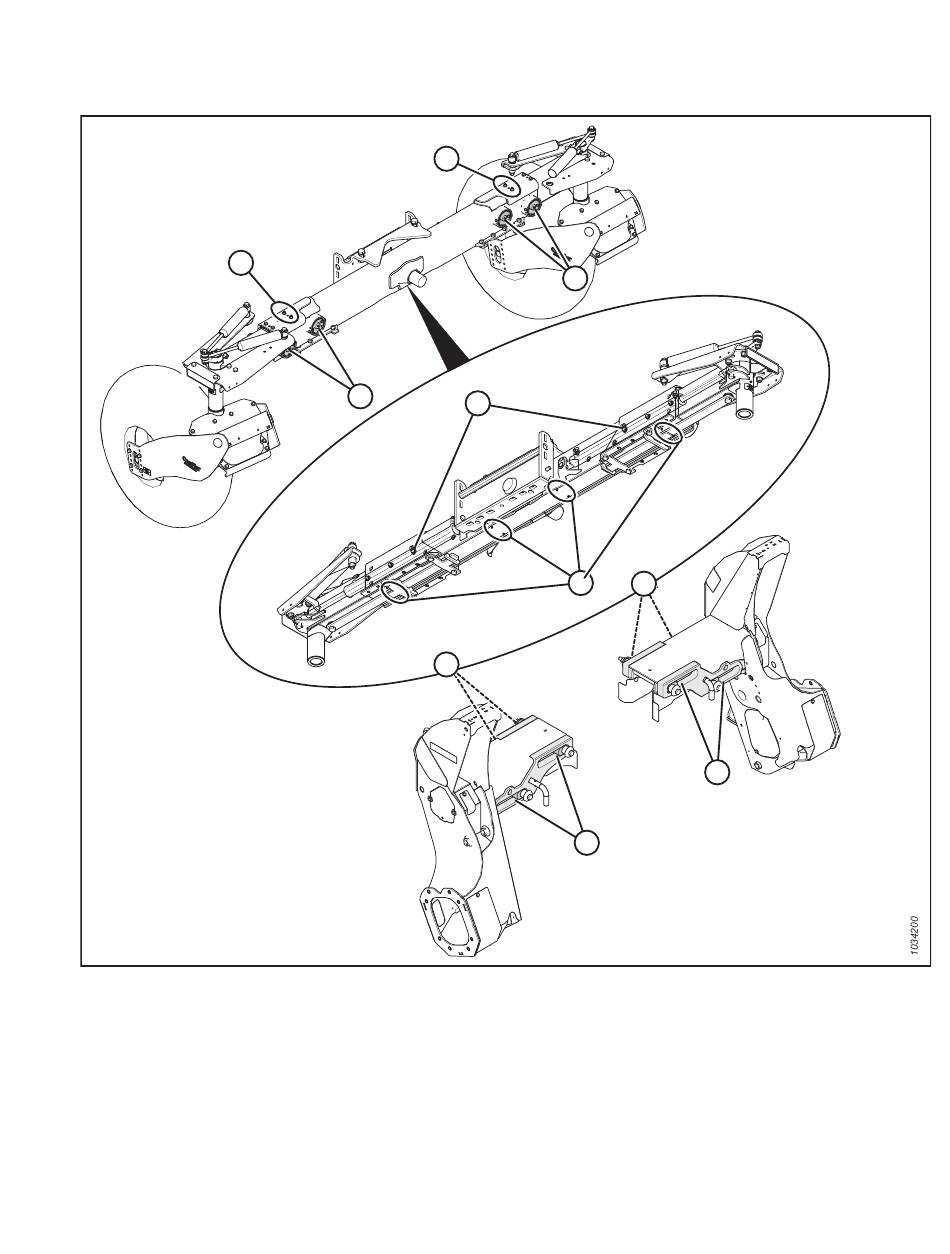

Abbildung 5.68: Schmierstellen der Spurverbreiterung
A – Pendelachse – Oberseite (2 Stellen) (beide Seiten)
C – Pendelachse – nach außen gerichtet (2 Stellen)
E – Antriebsradbeine – innenliegende Buchsen, obere Flächen (2 Stellen) (beide
Seiten)
WICHTIG:
Alle 250 Stunden oder jährlich die Antriebsradbeine in der schmalen Stellung schmieren. Die Spezifikationen für
Molybdänfett sind auf der hinteren Umschlaginnenseite zu finden.
215883
WARTUNG UND SERVICE
A
B
C
E
B – Pendelachse – nach innen gerichtet (2 Stellen) (beide Seiten)
D – Pendelachse – Unterseite (8 Stellen)
F – vordere Außenbuchsen, Unterseiten – Antriebsradbeine (2 Stellen) (beide Seiten)
289
B
D
E
F
F
Revision A
