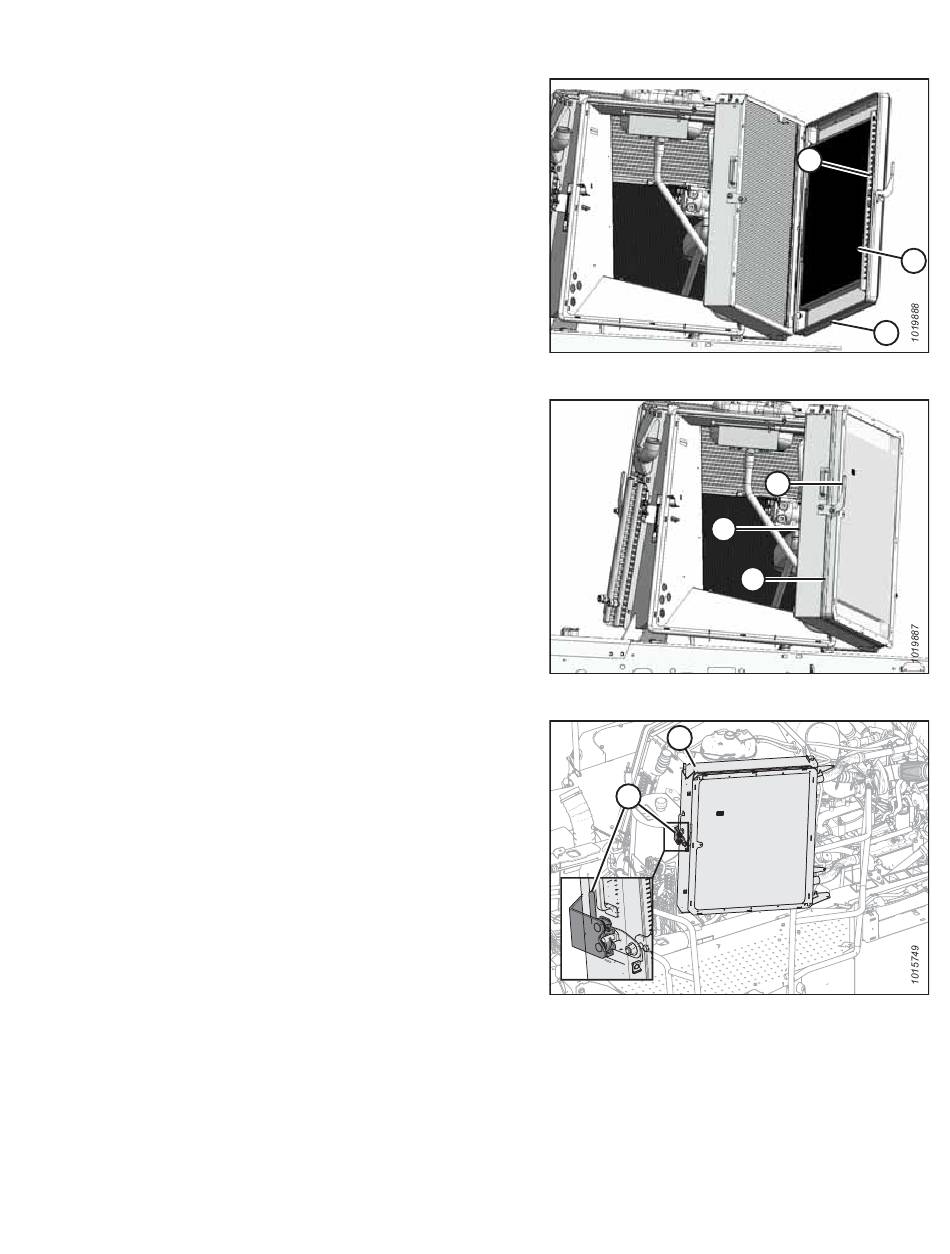

6. Den Kondensator (B) in das Sieb (C) einschließen und mit
der Halterung (A) sichern.
7. Sieb/Kondensatortür (B) auf der Kühlertür (C) schließen und
mit dem Hebel (A) sichern.
8. Die Kühlertür (B) schließen und drücken, bis die
Verriegelung (A) die Tür (B) sichert.
215883
WARTUNG UND SERVICE
Abbildung 5.76: Linkes Kühlermodul
Abbildung 5.77: Linkes Kühlermodul
Abbildung 5.78: Linkes Kühlermodul
293
A
C
B
B
A
A
B
C
Revision A
