9. Die AdBlue-Schläuche werden mit Kunststoff-
Halteklammern (A) befestigt. Auf die Mitte der
Halteklammer (A) drücken, um die Klammern zu lösen, und
die Schläuche vom Verbinder wegziehen, um sie zu
entfernen.
10. Die sechs Schrauben (A), mit denen der AdBlue-Kopf (B) am
AdBlue-Tank befestigt ist, herausdrehen und den AdBlue-
Kopf entfernen.
11. Die Klammer (A), die das Gehäuse des Flüssigkeitsfilters (B)
sichert, entfernen und entsorgen.
12. Das alte Flüssigkeitsfiltergehäuse (B) von der Saugleitung
abziehen.
13. Den vorhandenen O-Ring (C) entfernen und entsorgen.
215883
WARTUNG UND SERVICE
A

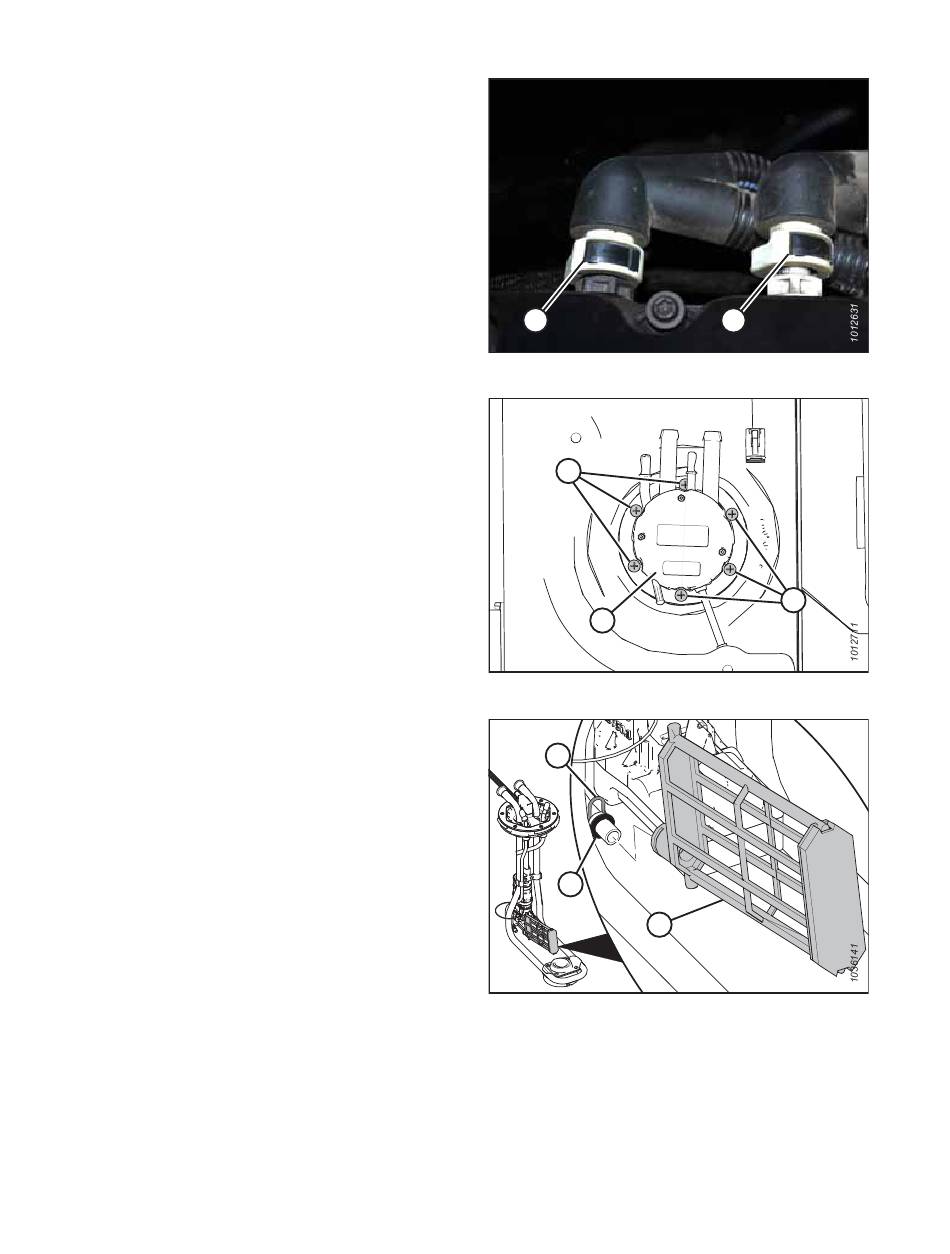

Abbildung 5.121: AdBlue-Schlauchverbinder
Abbildung 5.122: AdBlue-Tankkopf (Ansicht von oben)
Abbildung 5.123: Gehäuse des AdBlue-
Flüssigkeitsfilters
320
A
A
B
A
C
B
A
Revision A
