Hauptsteuerung
Die Hauptsteuerung enthält die Schwadmäher-Software und kommuniziert mit allen anderen elektrischen Modulen des
Schwadmähers.
Die Hauptsteuerung ist hinter der Fahrerkabine montiert.
Erweiterungsmodule
Erweiterungsmodule bieten zusätzliche Ein- und Ausgänge für die übergeordnete Steuerung.
Der Schwadmäher M1170NT5 hat zwei Erweiterungsmodule.
Eines befindet sich hinter dem Fahrerhaus, neben der
Hauptsteuerung, das andere im linken Rahmenträger. Sie dienen
dazu, Eingänge und Ausgänge für verschiedene Sensoren und
Ventilmagnete im Schwadmäher bereitzustellen.
215883
WARTUNG UND SERVICE

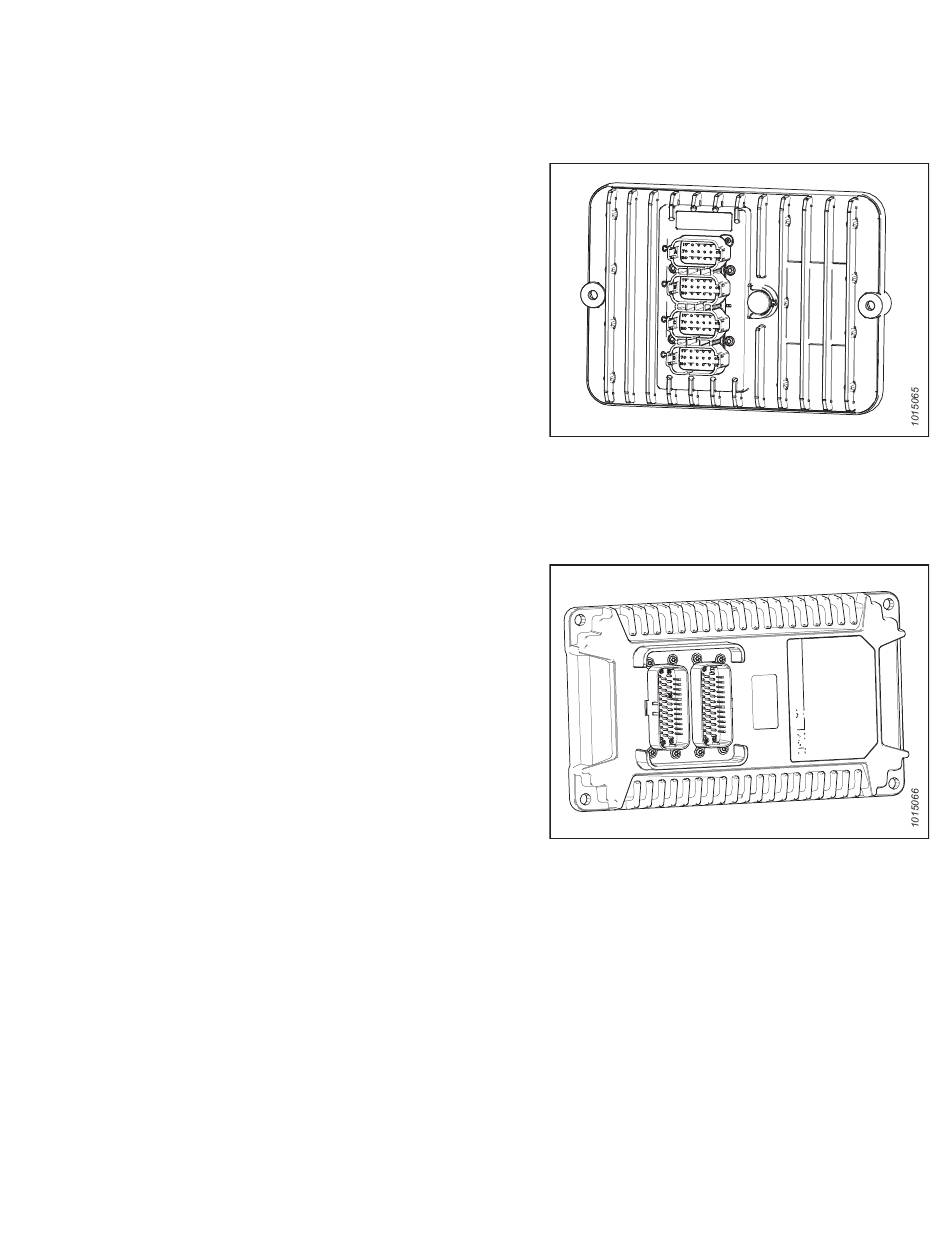

Abbildung 5.28: Hauptsteuerung
Abbildung 5.29: Erweiterungsmodule
265
Revision A
