ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
14. Schwadmäher, die mit dem selbstausrichtenden
Neigungszylindersatz ausgestattet sind:
a.
Position des Neigungszylinders (A) mit den Tasten am
Multifunktionshebel einstellen, bis sich der Haken (B)
über dem Befestigungsstift des Schneidwerks befindet.
WICHTIG:
Die Hakenentriegelung (C) muss unten sein, um den
Selbstverriegelungsmechanismus zu aktivieren.
b. Wenn die Hakenentriegelung (C) geöffnet (in der
oberen Position) ist, den Motor abstellen und den
Schlüssel aus dem Zündschloss ziehen. Die Entriegelung
des Hakens (C) von Hand nach unten drücken,
nachdem der Haken in den Schneidwerksstift
eingerastet ist.
c.
Den Neigungszylinder (A) mit der Taste HASPEL
ABSENKEN am Multifunktionshebel auf das
Schneidwerk absenken, bis der Neigungszylinder
einrastet und sich die Hakenentriegelung (C) in der
unteren Position befindet.
d. Prüfen, ob der Neigungszylinder am Schneidwerk
verriegelt ist, indem Sie die Taste HASPEL ANHEBEN am
Multifunktionshebel drücken.
15. Schwadmäher ohne selbstausrichtenden
Neigungszylindersatz:
a.
Die Zylindertasten SCHNEIDWERK NACH OBEN NEIGEN
bzw. SCHNEIDWERK NACH UNTEN NEIGEN am
Multifunktionshebel drücken, um den Neigungszylinder
aus- bzw. einzufahren, bis der Haken am
Befestigungsstift des Schneidwerks ausgerichtet ist.
b. Den Motor abstellen und den Zündschlüssel abziehen.
c.
Das Stangenende des Neigungszylinders (B) nach unten
drücken, bis der Haken einrastet und auf dem
Schneidwerksstift einrastet.
WICHTIG:
Die Hakenentriegelung muss unten sein, damit der
Selbstverriegelungsmechanismus funktionieren kann.
Wenn die Hakenentriegelung geöffnet (in der oberen
Position) ist, von Hand nach unten drücken, nachdem
der Haken in den Stift eingerastet ist.
d. Prüfen, ob der Neigungszylinder (A) am Schneidwerk
eingerastet ist, indem Sie am Stangenende (B) des
Zylinders nach oben ziehen.
GEFAHR
Vergewissern, dass alle umstehenden Personen den Bereich verlassen haben.
e.
Den Motor starten.
215883
A

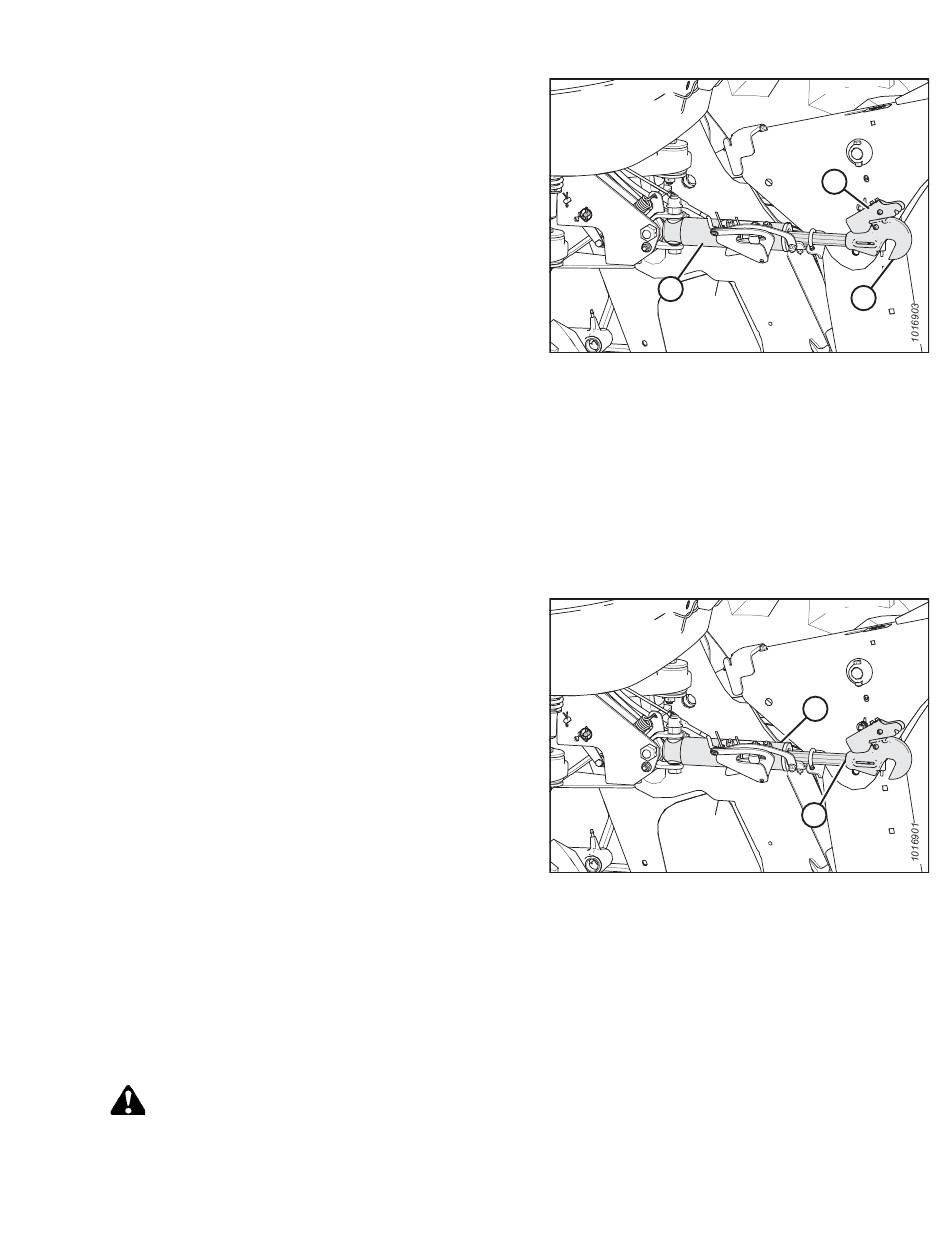

Abbildung 4.108: Hydraulischer Neigungszylinder
Abbildung 4.109: Hydraulischer Neigungszylinder
