ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Den Federstecker vom Sicherungsbolzen (B) an der
Bandschneidwerk-Aufnahme (A) entfernen. Den
Sicherungsbolzen (B) entfernen.
3. Die Bandschneidwerk-Aufnahme (B) an der Schwadmäher-
Hubvorrichtung (A) positionieren. Den Sicherungsbolzen (C)
wieder einsetzen.
BEACHTEN:
Um sicherzustellen, dass sich der Stift nicht im Schwad
verfängt, den Sicherungsbolzen an der Außenseite der
Bandschneidwerk-Aufnahme einsetzen.
4. Den Sicherungsbolzen (C) mit dem Federstecker (D) sichern.
5. Schritte
2, Seite 171
bis
restlichen Bandschneidwerk-Aufnahmen zu montieren.

4.1.2 Ankuppeln eines Bandschneidwerks der Serie D1X oder D1XL

Der Schwadmäher kann optional mit einem selbstausrichtenden hydraulischen Neigungszylinder ausgestattet werden, der
die Kontrolle über die vertikale Position des Neigungszylinders von der Fahrerkabine aus ermöglicht. Wenn der
Schwadmäher so ausgerüstet ist, unterscheidet sich das Verfahren zum Ankuppeln des Schneidwerks geringfügig.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
BEACHTEN:
Vor Beginn dieses Verfahrens müssen die Bandschneidwerk-Aufnahmen an der Schwadmäher-Hubvorrichtung angebracht
werden. Eine Anleitung finden Sie im Abschnitt
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Den Schwadmähertransport in den Feldeinsatzmodus ausfahren. Siehe
154.
215883
4, Seite 171
wiederholen, um die
4.1.1 Anbringen der Aufnahmen des Bandschneidwerks, Seite

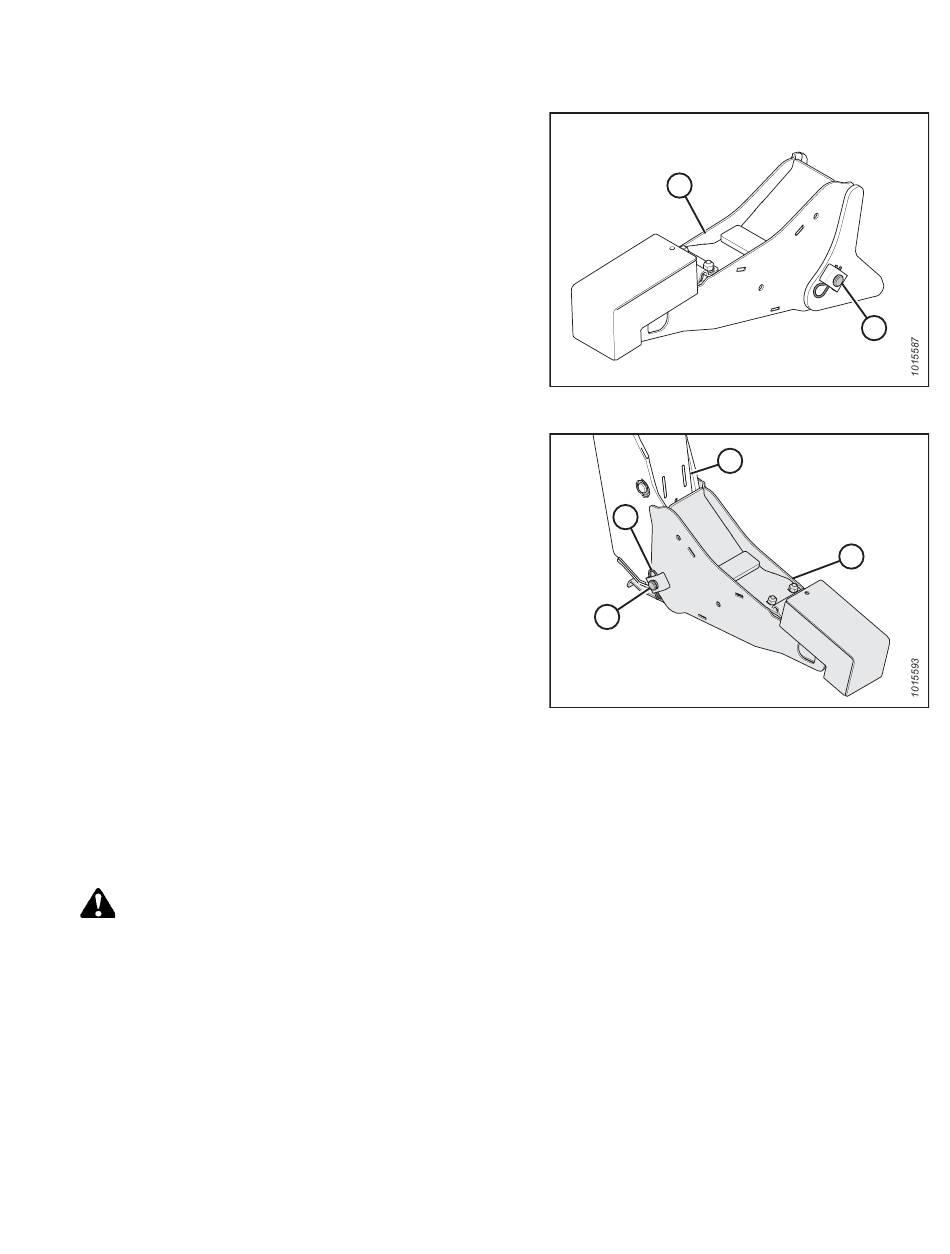

Abbildung 4.98: Aufnahme des Bandschneidwerks
D
C
Abbildung 4.99: Aufnahme des Bandschneidwerks
Ausfahren der Räder – Feldeinsatzmodus, Seite
171
A
A
B
170.
B
Revision A
