ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
Überprüfen des selbstverriegelnden Neigungszylinderhakens
Regelmäßig die Funktion des Hakenverriegelungsmechanismus überprüfen, um sicherzustellen, dass er ordnungsgemäß
funktioniert.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Wenn ein Schneidwerk am Schwadmäher befestigt ist, das
Schneidwerk auf den Boden absenken.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Den Griff (A) hochziehen, um die Verriegelung zu lösen, und
den Haken vom Schneidwerksstift anheben.
4. Den Griff (A) in die verriegelte Stellung absenken.
5. Nur den Verriegelungsstift (B) nach oben drücken (nicht
den Betätigungsstift [C]). Der Griff sollte am Gussteil
einrasten und der Stift sollte sich NICHT anheben.
215883

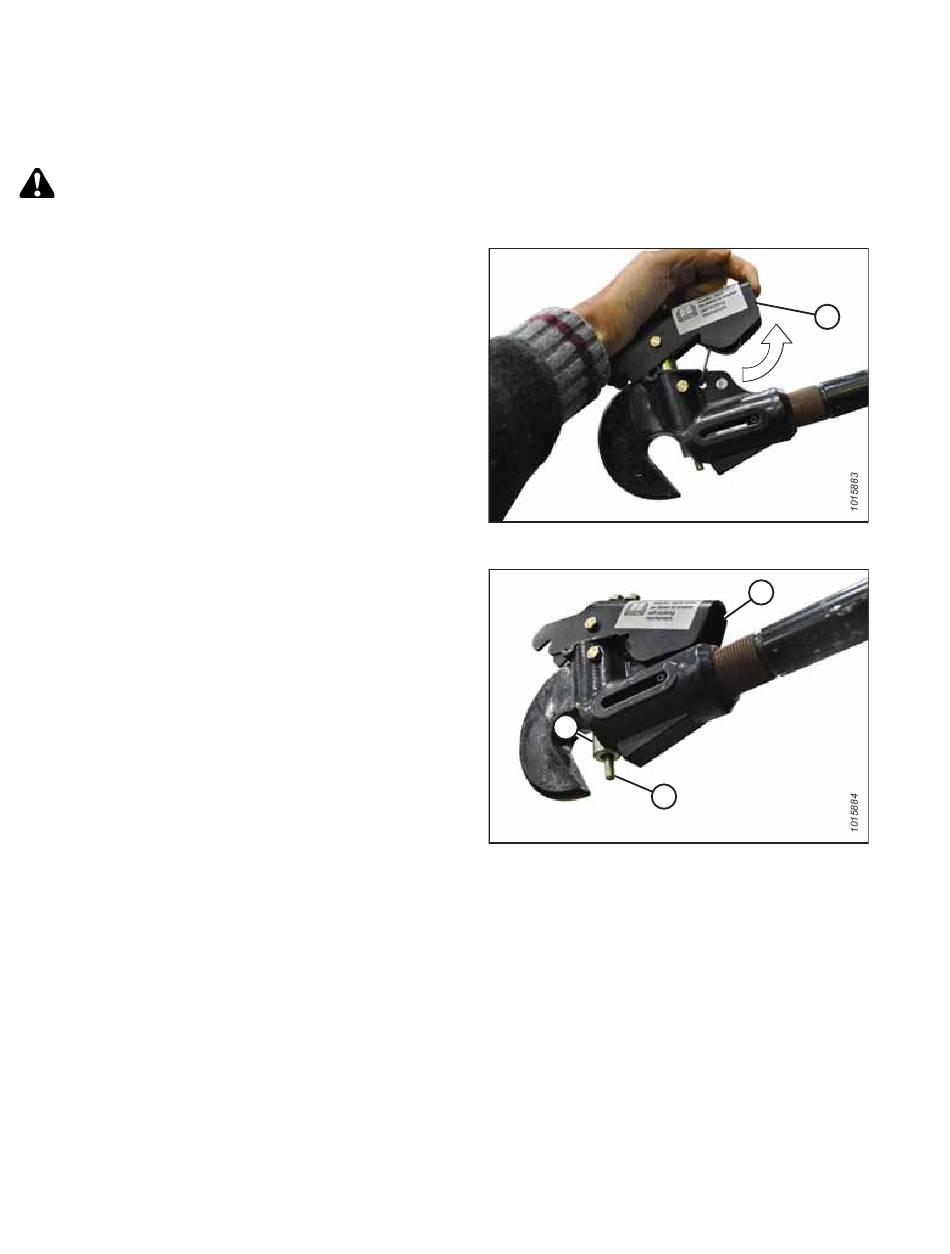

Abbildung 4.170: Neigungszylinder
B
Abbildung 4.171: Neigungszylinderhaken
202
A
A
C
