ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
16. Das Schlauchmanagementsystem (B) mit dem Griff (A) nach
vorne schwenken und den Haken (D) in die Verriegelung (C)
am Schneidwerk einrasten lassen.
17. Den Stift (B) des Schneidwerksbeins entfernen, indem Sie
den Federstecker (A) auf beiden Seiten des
Schneidwerksbeins herausnehmen.
18. Den Schneidwerkständer (D) absenken, indem Sie den
Federstift (C) ziehen. Den Federstift lösen, um den Ständer
zu verriegeln.
19. Schwadmäher mit selbstausrichtendem Neigungszylinder:
Die Verriegelung (A) des Neigungszylinders lösen, bevor Sie
in das Fahrerhaus zurückkehren.
215883
B
C

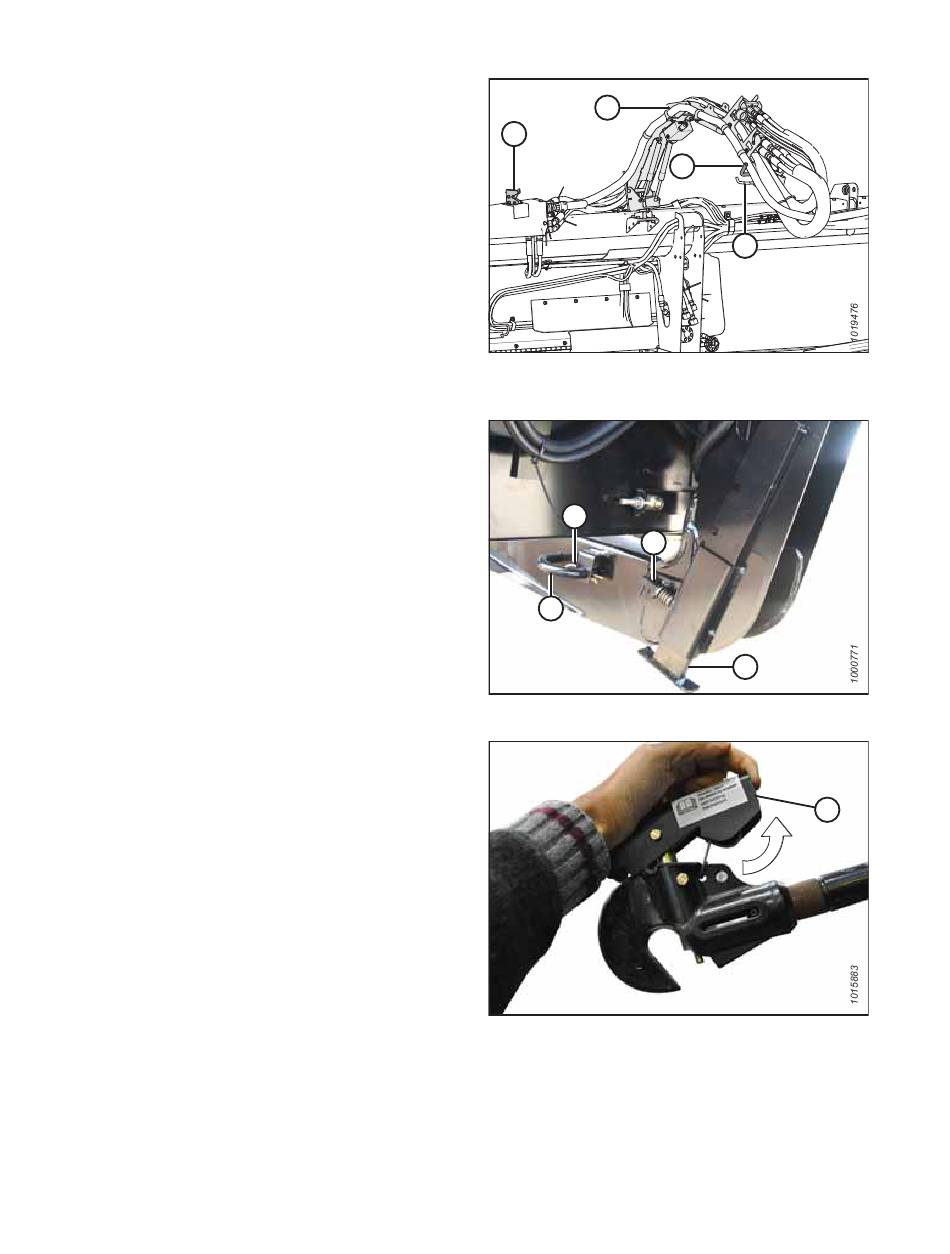

Abbildung 4.131: Hydraulikschlauch-
Managementsystem
A
B
Abbildung 4.132: Schneidwerkständer
Abbildung 4.133: Neigungszylinder
184
A
D
C
D
A
Revision A
