ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER

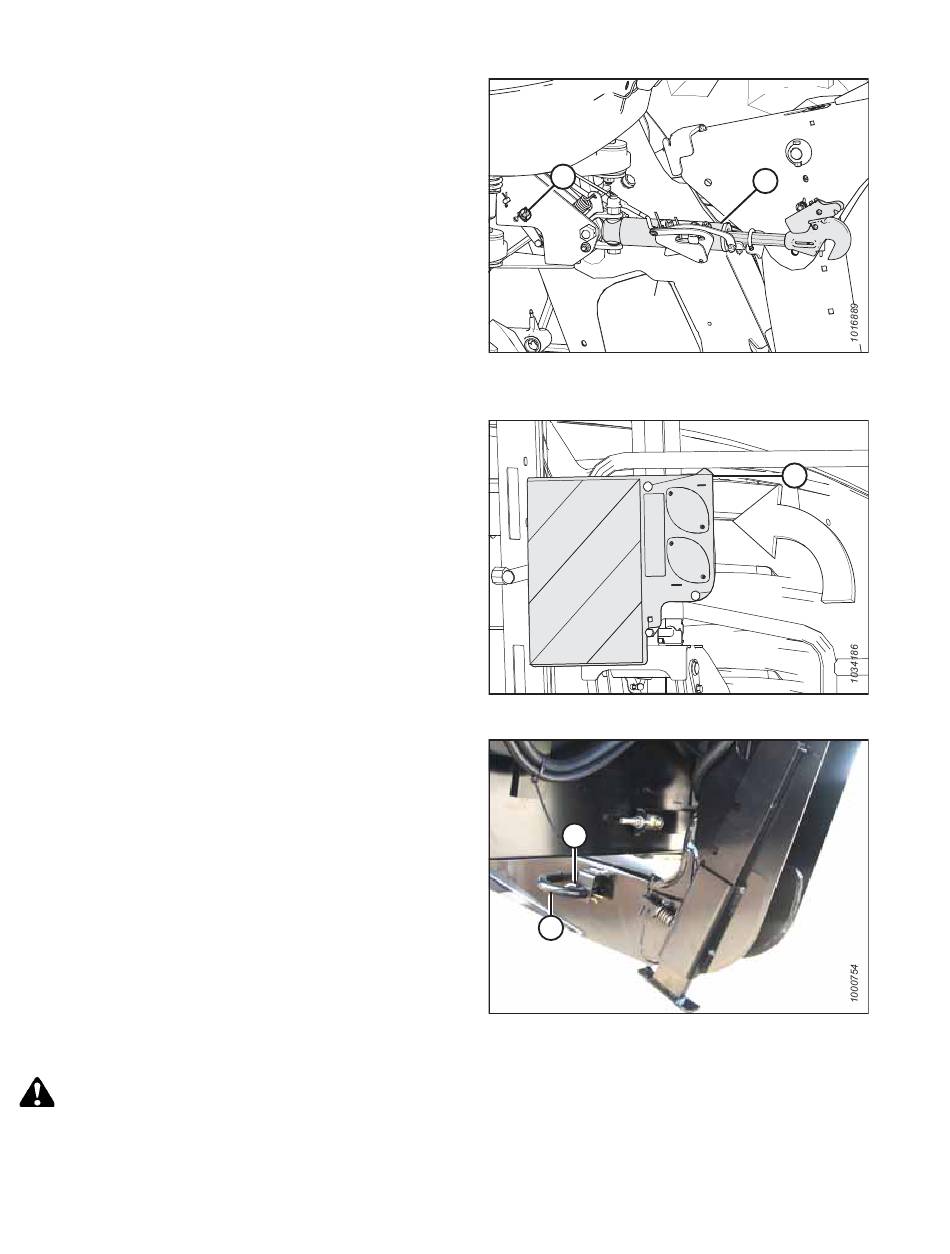

3. Schwadmäher ohne selbstausrichtenden
Neigungszylindersatz: Den Stift (A) in der
Rahmenaufhängung wie erforderlich verschieben, um den
Neigungszylinder (B) anzuheben, bis sich der Haken über
dem Befestigungsstift am Schneidwerk befindet.
WICHTIG:
Sicherstellen, dass der Neigungszylinder hoch genug
positioniert ist, damit er das Schneidwerk nicht berührt,
wenn sich der Schwadmäher dem Schneidwerk nähert.
4. Das linke Warnschild (A) vor dem Anschluss des
Schwadmähers an ein Schneidwerk in die obere (vertikale)
Position drehen.
5. Den Federstecker (A) vom Stift (B) abziehen und den
Stift (B) aus dem Schneidwerksbein entfernen. Den Schritt
am gegenüberliegenden Schneidwerksbein wiederholen.
GEFAHR
Vergewissern, dass alle umstehenden Personen den Bereich verlassen haben.
6. Den Motor starten.
215883
A
Abbildung 4.100: Neigungszylinder ohne
Selbstausrichtung
Abbildung 4.101: Linkes Warnschild
A
B
Abbildung 4.102: Schneidwerksbein
172
B
A
Revision A
