ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
6. Das Hydraulikschlauch-Managementsystem (A) mit dem
Schwadmäher verbinden, indem Sie das Kugelgelenk (B) an
der Halteklinke (C) des Schwadmäherbeins befestigen.
7. Die Multikupplung (A) für den Seitenbandantrieb und die
Haspelsteuerung aus dem Hydraulikschlauch-
Managementsystem nehmen.
8. Den Knopf (B) an der Hydraulikfassung drücken und den
Griff (C) vollständig vom Schwadmäher wegziehen.
9. Die Abdeckung (D) öffnen und die Kupplung auf die Fassung
setzen. Die Stifte in der Kupplung mit den Aussparungen im
Griff (C) ausrichten und den Griff in Richtung Schwadmäher
drücken, sodass die Kupplung in der Fassung verriegelt wird
und der Knopf (B) herausspringt.
10. Die Schlauchschnellkupplung (F) vom Aufbewahrungsort
entfernen und an die Fassung am Rahmen anschließen.
BEACHTEN:
Die Schlauchschnellkupplung (F) ist nur bei Maschinen vom
Typ M1170NT5 mit installiertem Hydraulikantriebssatz der
Serie R1 (MD #B6845) vorhanden.
11. Die Abdeckung des elektrischen Anschlusses (E) entfernen,
den elektrischen Anschluss auf die Buchse schieben und
sichern. Dazu die Schiebehülse des elektrischen Anschlusses
im Uhrzeigersinn drehen.
215883

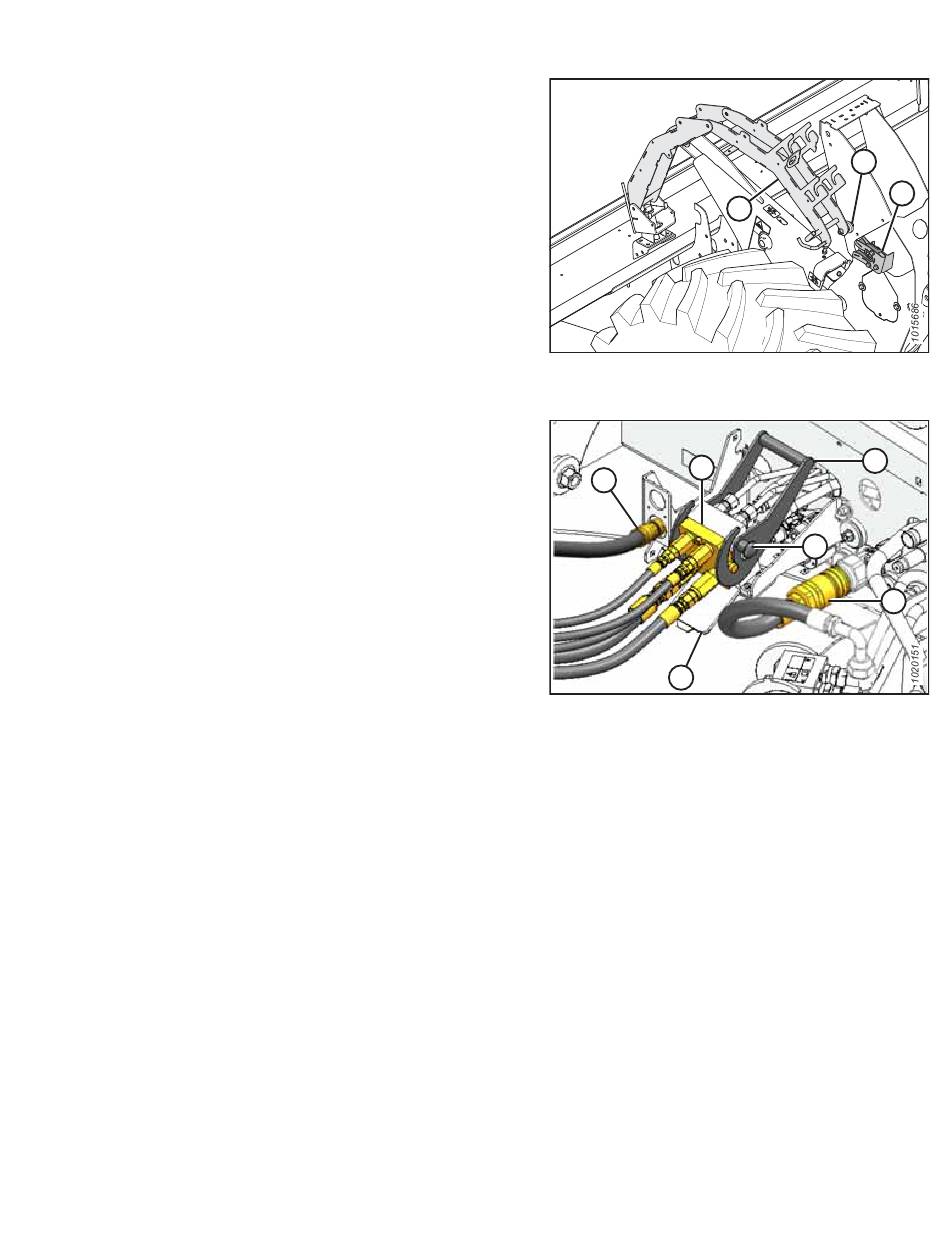

Abbildung 4.118: Hydraulikschlauch-
Managementsystem
E
Abbildung 4.119: Seitenband/Haspel-Multikupplung
179
A
A
B
D
B
C
C
F
