5.11 Alle 500 Stunden oder jährlich
Die folgenden Wartungsarbeiten alle 500 Betriebsstunden oder jährlich durchführen, je nachdem, was zuerst eintritt.
• Die primären und sekundären Kraftstofffilter wechseln. Eine Anleitung finden Sie im Abschnitt
Kraftstofffiltern, Seite
307.
• Den Hydraulikrücklauffilter und den Befüllungsfilter wechseln. Eine Anleitung finden Sie in den Abschnitten
Rücklaufölfilter, Seite 272
• Die Sicherheitssysteme überprüfen. Eine Anleitung finden Sie im Abschnitt

5.11.1 Wartung von Kraftstofffiltern

Das Kraftstoffsystem des Schwadmähers ist mit einem
primären (A) und einem sekundären (B) aufschraubbaren
Patronenfilter ausgestattet. Der Primärfilter (A) ist mit einem
Abscheider ausgestattet, der Sedimente und Wasser aus dem
Kraftstoff abscheidet.
BEACHTEN:
Der untere Teil des Bildes wurde transparent gemacht, um den
Primärfilter (A) zu zeigen.
Ausbauen des primären Kraftstofffilters
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Motorhaube öffnen. Eine Anleitung finden Sie im Abschnitt
3. Der primäre Kraftstofffilter (A) befindet sich auf der rechten
Fahrerhaus-vorn-Seite des Schwadmähers.
BEACHTEN:
Der untere Teil des Bildes wurde transparent gemacht, um
die Position des Primärfilters zu zeigen.
4. Den Bereich um den Primärfilterkopf (A) herum reinigen.
5. Den Sensor für Wasser im Kraftstoff (WIF) (B) von der
Unterseite des Filters trennen.
6. Das Ablassventil (C) von Hand gegen den Uhrzeigersinn
drehen, bis ein Ablass erfolgt, und den Filter in einen
Behälter entleeren.
7. Den Filter (A) mit einem Filterschlüssel entfernen.
215883
WARTUNG UND SERVICE
und
5.6.8 Befüllungsfilter, Seite
274.
5.11.2 Sicherheitssysteme, Seite
B
A

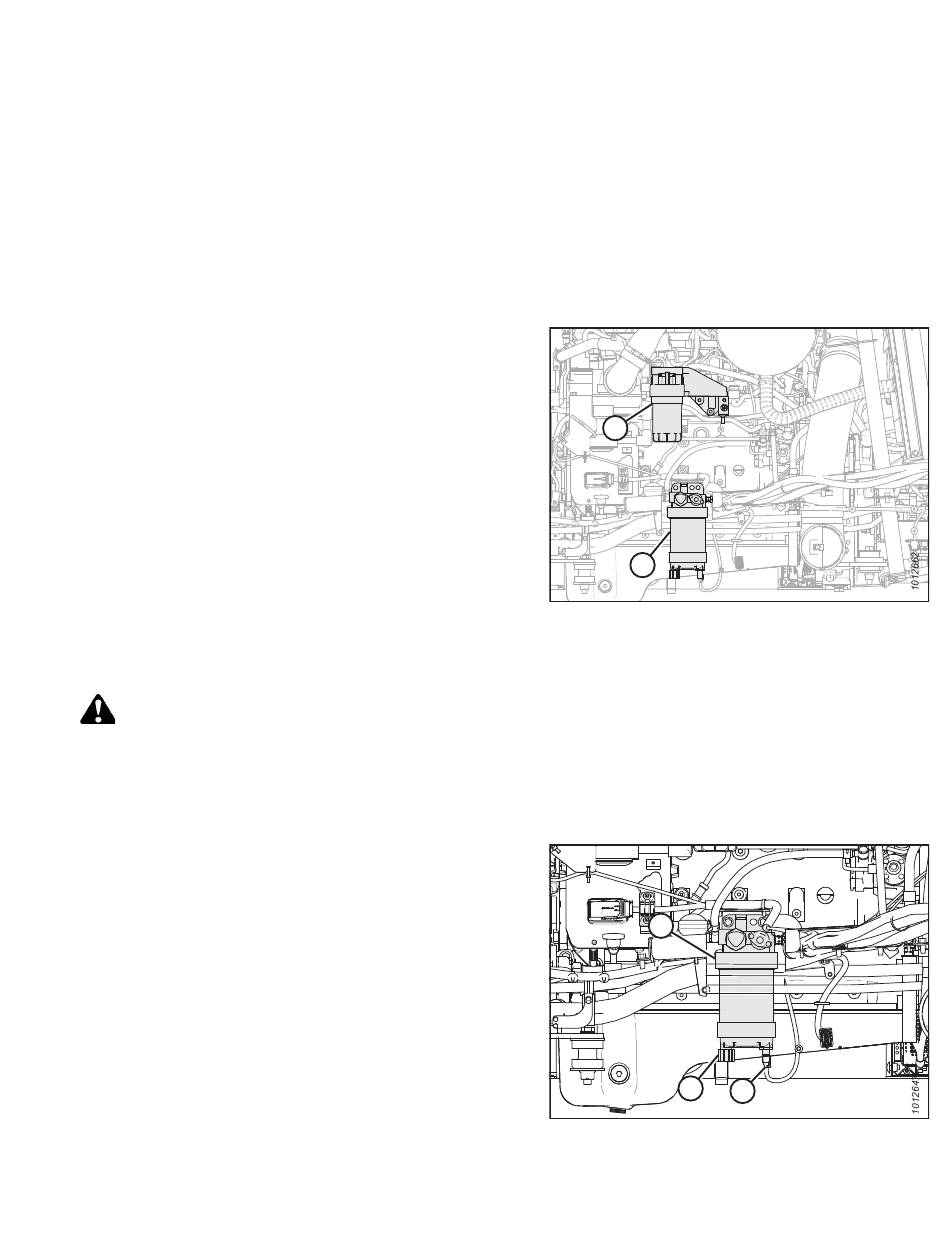

Abbildung 5.101: Kraftstoffsystem
5.3.1 Öffnen der Motorhaube, Seite
A
Abbildung 5.102: Kraftstoffsystem
307
5.11.1 Wartung von
5.6.7
310.
245.
C
B
Revision A
