ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
16. Die Taste SCHNEIDWERK ANHEBEN (A) drücken, um das
Schneidwerk auf seine maximale Höhe anzuheben.
BEACHTEN:
Wenn sich ein Ende des Schneidwerks NICHT vollständig
anhebt, die Hubzylinder wie folgt umstellen:
a.
Die Taste SCHNEIDWERK ANHEBEN (A) gedrückt halten,
bis sich beide Zylinder nicht mehr bewegen.
b. Die Taste für weitere 3–4 Sekunden gedrückt halten.
Die Zylinder sind jetzt aufeinander abgestimmt.
17. Den Motor abstellen und den Zündschlüssel abziehen.
18. Die Sicherheitsstützen an beiden Hubzylindern wie folgt
einrasten:
a.
Den Hebel (A) zu sich hin ziehen, um ihn zu lösen, und
ihn dann in Richtung Schneidwerk drehen, um die
Sicherheitsstütze auf den Zylinder abzusenken.
b. Den vorherigen Schritt am gegenüberliegenden
Hubzylinder wiederholen.
WICHTIG:
Vergewissern, dass die Sicherheitsstützen über die
Kolbenstangen des Zylinders greifen. Wenn die
Sicherheitsstütze NICHT richtig einrastet, das Schneidwerk
anheben, bis die Sicherheitsstütze über die Stange passt.
19. Den Stift (B) durch das Schneidwerksbein stecken und
darauf achten, dass der Stift in den U-Bügel der
Bandschneidwerk-Aufnahme eingreift, und ihn mit dem
Federstecker (A) sichern. Diesen Schritt an der
gegenüberliegenden Seite des Schneidwerks wiederholen.
20. Den Schneidwerksständer (D) in die Lagerstellung heben,
indem der Federstift (C) gezogen und der Ständer
angehoben wird. Den Federstift loslassen, um den Ständer
zu sichern.

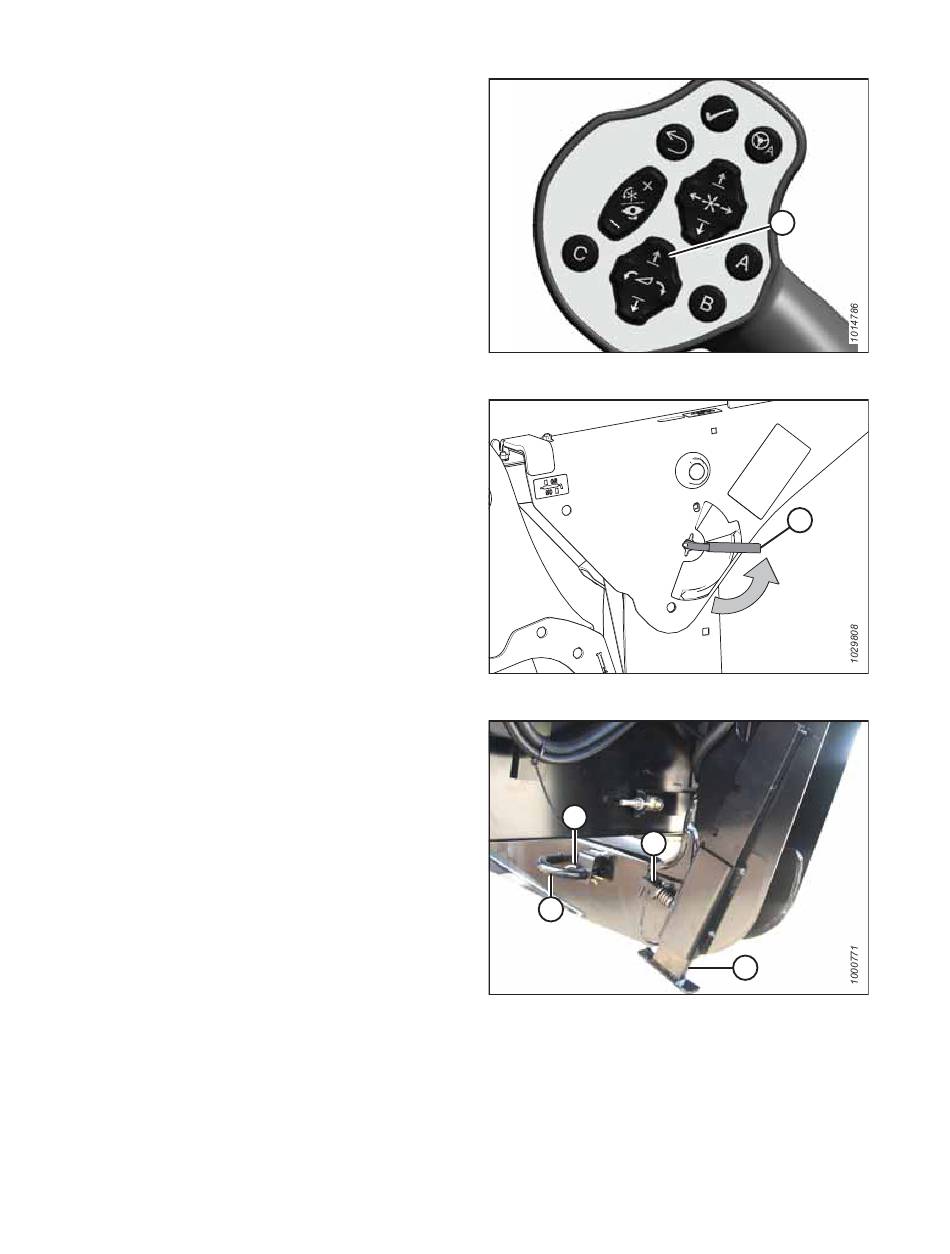

215883
Abbildung 4.110: Multifunktionshebel
Abbildung 4.111: Sicherheitsstützenhebel
A
B
Abbildung 4.112: Schneidwerksbein
176
A
A
C
D
Revision A
