2. Die Radmuttern (A) mit 163 Nm (120 lbf ft) in der rechts
dargestellten Reihenfolge anziehen. Anziehen dreimal
wiederholen.
3. Die Radbaugruppe (D) im Gabel-Nachlaufrad (C)
positionieren.
4. Die acht Schrauben (A) und Muttern (vier auf jeder Seite
des Radnachlaufs) montieren, um die Achse (B) am
Radnachlauf (C) zu befestigen. Die Schraubenmuttern mit
102 Nm (77 lbf ft) festziehen.
5. Das Nachlaufrad absenken. Eine Anleitung finden Sie im
Abschnitt
Absenken des Nachlaufrads, Seite

Ausbauen des Gabel-Nachlaufrades

VORSICHT
Eine Radbaugruppe ist schwer. Die Radbaugruppe abstützen, bevor Sie die Achsschrauben entfernen.
1. Das Nachlaufrad anheben. Eine Anleitung finden Sie im
Abschnitt
Anheben des Nachlaufrads, Seite
2. Die acht Schrauben (A) und Muttern (jeweils vier auf jeder
Seite des Radnachlaufs) entfernen, mit denen die Achse (B)
am Gabel-Nachlaufrad (C) befestigt ist, und die
Radbaugruppe (D) vom Radnachlauf (C) abnehmen.
215883
WARTUNG UND SERVICE

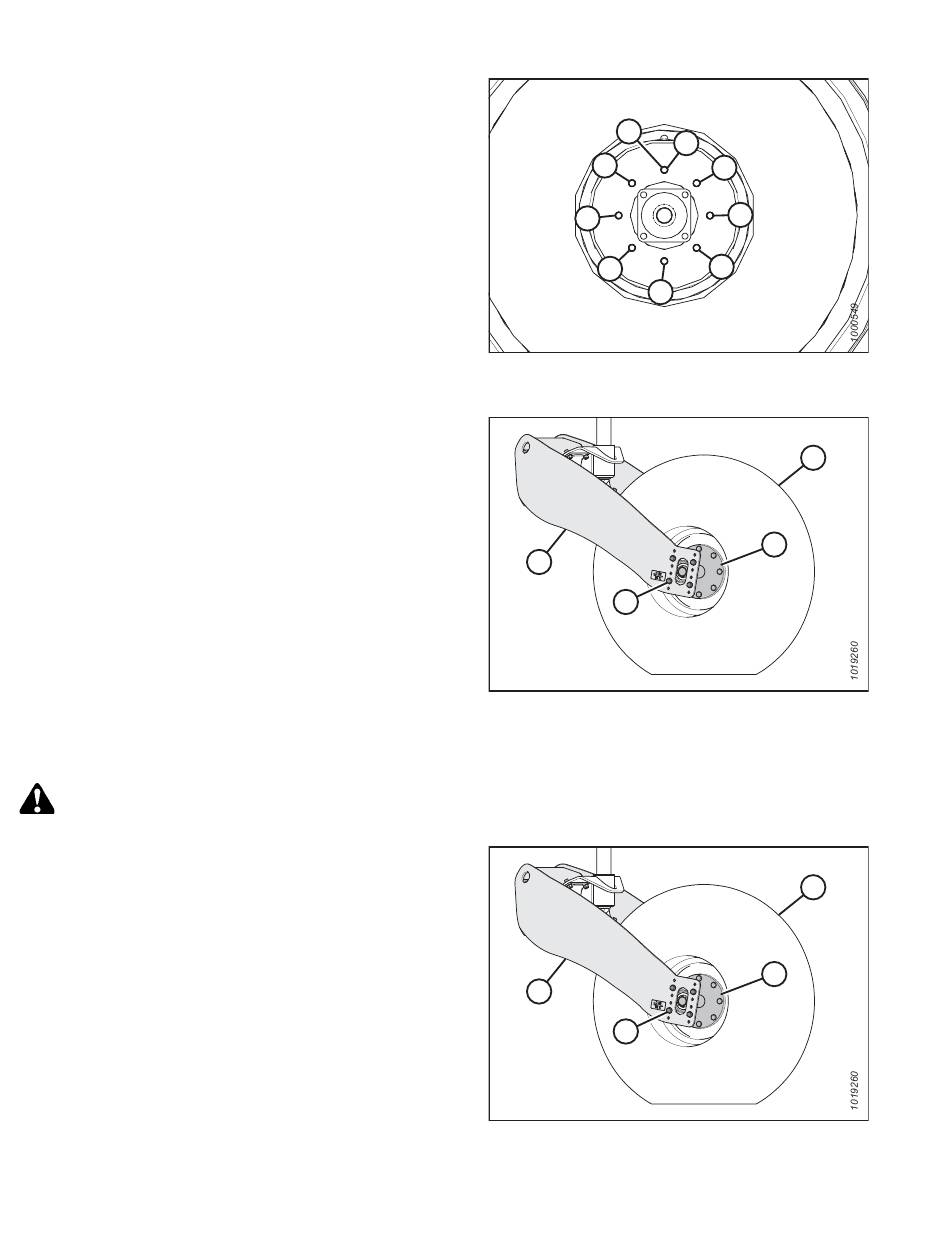

Abbildung 5.229: Reihenfolge des Anziehens der
Nachlaufräder
381.
Abbildung 5.230: Nachlaufradbaugruppe
381.
Abbildung 5.231: Nachlaufradbaugruppe
380
A
1
6
3
8
5
C
A
C
A
4
7
2
D
B
D
B
Revision A
