4. Beim Einbau einer neuen Batterie die Kunststoffkappen von
den Batteriepolen entfernen.
WICHTIG:
Die Batterien sind negativ geerdet. Das Starterkabel immer
an den Pluspol (+) der Batterie und das Batteriemassekabel
an den Minuspol (–) der Batterie anschließen. Eine
Verpolung der Batterie oder der Lichtmaschine kann zu
dauerhaften Schäden an der elektrischen Anlage führen.
BEACHTEN:
Vor dem Anschluss des Kabels an die Batterien
vergewissern, dass sich der Pluspol auf der rechten Seite
der Batterie befindet, wenn die Batterie auf dem
Batterieträger installiert ist.
5. Die roten positiven (+) Kabelklemmen an den positiven
Polen (B) der Batterien anbringen und die Klemmen
festziehen. Die Kunststoffabdeckungen wieder auf die
Klammern setzen.
6. Die schwarzen Klemmen des Minuskabels (–) an den
Minuspolen (A) der Batterien anbringen und ihre Klemmen
festziehen. Die Kunststoffabdeckungen wieder auf die
Klammern setzen.
7. Die Abdeckung (A) in Richtung des Schwadmäher-
Tragrahmens schwenken. Abdeckung an der
Fahrerhausseite anheben, bis sie durch die Haltelasche (B)
am Tragrahmen gesichert ist.
8. Die Motorhaube am Lüftungsschlitz (C) packen und
absenken, bis die Motorhaube in die Verriegelung einrastet.
WICHTIG:
Die Motorhaube ist nur dann eingerastet, wenn der
Verriegelungshebel nicht gekippt ist.
215883
WARTUNG UND SERVICE

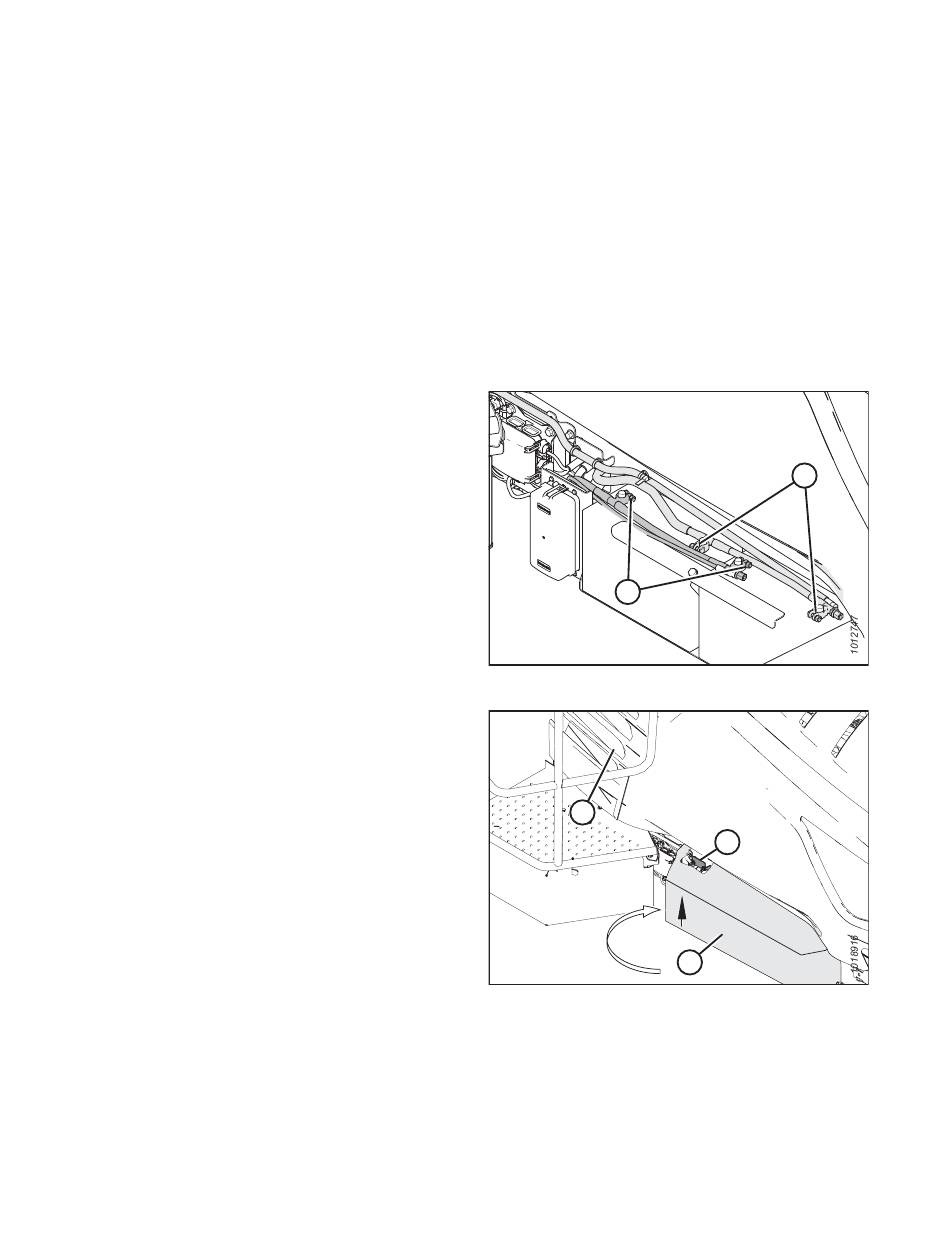

Abbildung 5.151: Angebrachte Batteriekabel
Abbildung 5.152: Gesicherte Batterieabdeckung
