ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
6. Den Betätigungsstift nach oben drücken. Der
Verriegelungsstift sollte den Griff anheben.
4.5.5 Einstellen der Schneidwerkshöhe
Die Höhe des Schneidwerks wird durch Anheben bzw. Absenken
des Schneidwerks mit den Tasten SCHNEIDWERK ANHEBEN (A)
bzw. SCHNEIDWERK ABSENKEN (B) am Multifunktionshebel
eingestellt.
HEADER HEIGHT (Schneidwerkshöhe) (A) wird immer auf dem
Bildschirm der Ernteleistungsanzeige eingeblendet.
BEACHTEN:
Bandschneidwerke: Die Einstellungen für die
Horizontalverstellung, die Haspelhöhe und die Schneidwerkshöhe
sind wie folgt begrenzt, damit die Haspel nicht mit dem
Kabinendach in Berührung kommt:
• Wenn die Schneidwerkshöhe (A) auf mehr als 7,0 erhöht
wird, während die Haspel-Horizontalverstellung (B) größer als
5,0 ist und die Haspelhöhe (C) größer als 7,0, bewegt sich die
Haspel-Horizontalverstellung automatisch auf 5,0 oder
weniger vor, um einen Kontakt mit dem Kabinendach zu
vermeiden.
• Nachdem sich die Haspel-Horizontalverstellung automatisch
bewegt hat, muss die Horizontalverstellung manuell
eingestellt werden.
• Eine Anleitung zur Bedienung der Haspel-Horizontalverstellung, siehe
208.
215883

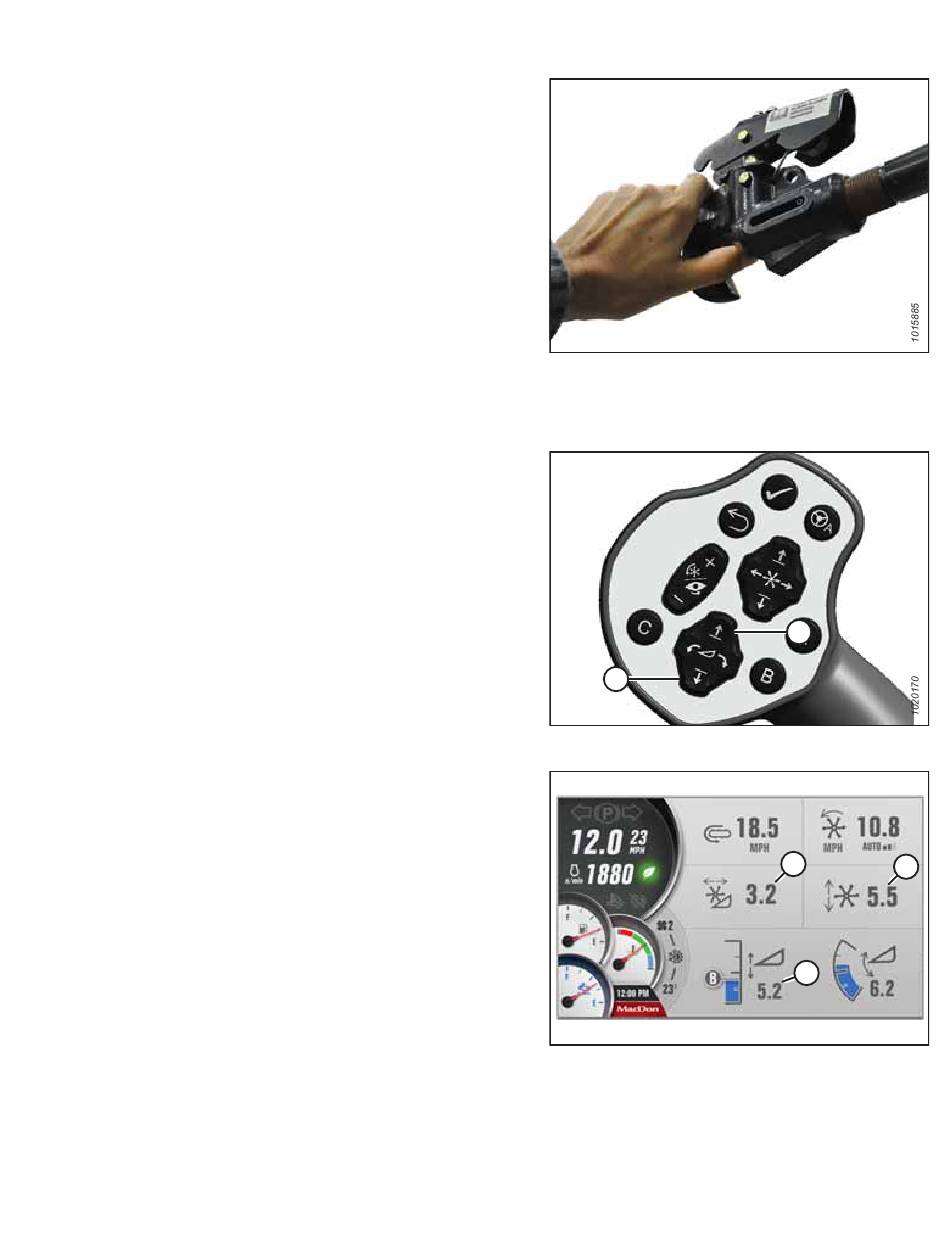

Abbildung 4.172: Neigungszylinderhaken
B
Abbildung 4.173: Multifunktionshebel
Abbildung 4.174: Ernteleistungsanzeige –
Bandschneidwerk
4.6.2 Haspel-Horizontalstellung anpassen, Seite
203
A
B
C
A
1033506
Revision A
