• Fahrgestell-Relaismodul (A)
3 Stecker: P240, P241, P242
Anbringungsort: Außenseite des linken Rahmenträgers,
in Batterienähe
• Motorkabel (A)
2 Rundstecker: C30 und C31
Anbringungsort: Innenseite des linken Rahmenträgers, an
der Rückseite des Schwadmähers
• Klimaanlagen-Stecker (A)
2 Stecker: C15 und C16
Anbringungsort: Rückseitig an der Klimaanlage
215883
SICHERHEIT
A

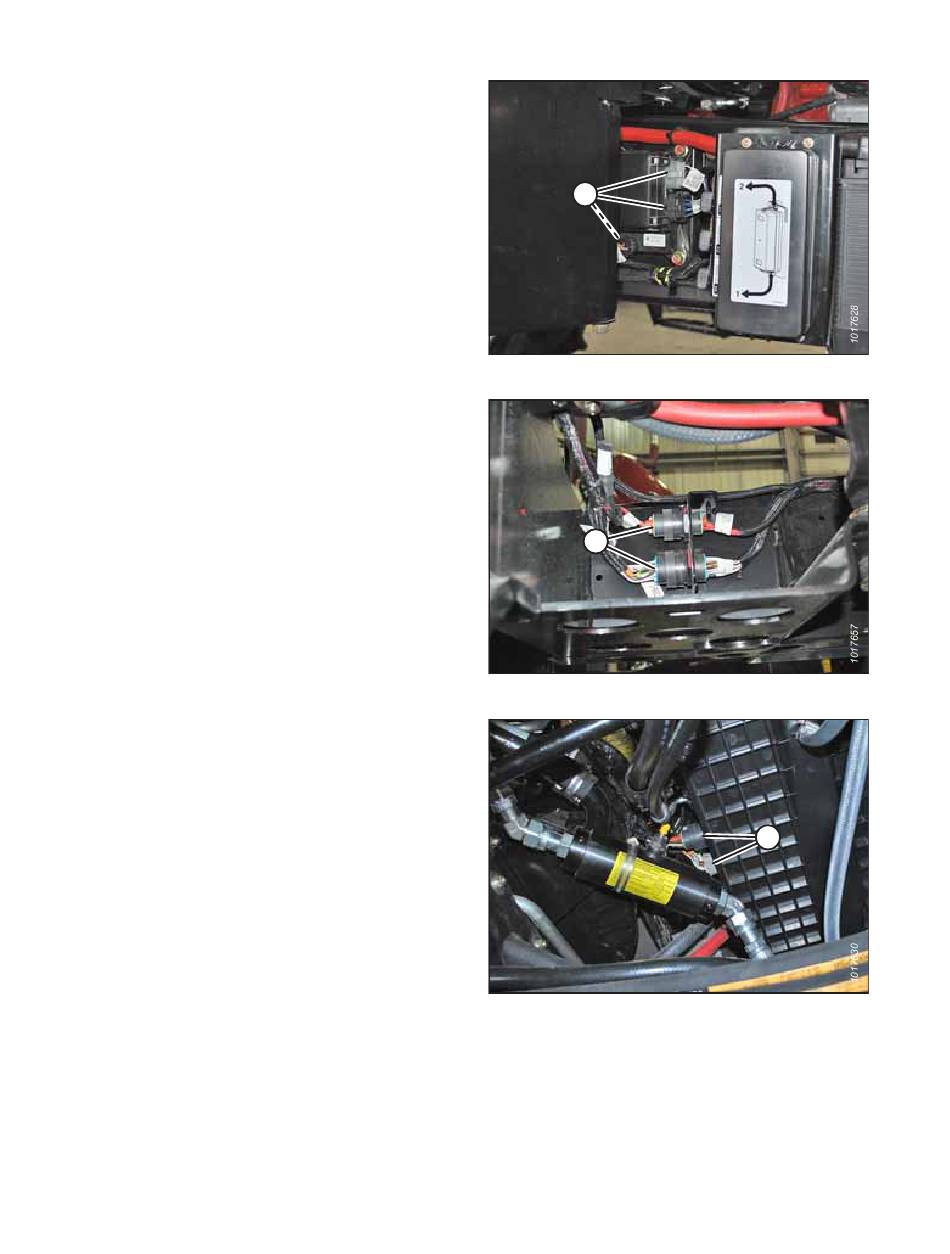

Abbildung 1.26: Fahrgestell-Relaismodul
Abbildung 1.27: Motorkabelbaum
Abbildung 1.28: Klimaanlagen-Stecker
