4. Die beiden Schrauben (A) entfernen, mit denen die
Scheinwerferhalterung (B) befestigt ist, und die Halterung
nach vorne schieben.
5. Den Kabelstecker vom Scheinwerfer abziehen und die
Baugruppe (B) entfernen.
6. Die vier Maschinenschrauben (A) und Nylonmuttern (B)
entfernen und die Teile aufbewahren.
7. Den alten Scheinwerfer aus der Halterung nehmen und ihn
durch einen neuen Scheinwerfer ersetzen.
WICHTIG:
NICHT das Glas der Halogenlampe berühren, da Öle oder
andere Chemikalien auf Ihrer Haut zu einem vorzeitigen
Ausfall der Lampe führen können.
8. Den Scheinwerfer mit den vier aufbewahrten
Maschinenschrauben (A) und Nylonmuttern (B) an der
Halterung befestigen. Die Schrauben auf 2,0–2,7 Nm
(18–24 lbf in) anziehen.
9. Den Kabelstecker an den Frontscheinwerfern anschließen.
10. Die Scheinwerferhalterung (B) mit den aufbewahrten
Schrauben (A) befestigen.
11. Den neuen Scheinwerfer ausrichten. Eine Anleitung finden
Ausrichten der Scheinwerfer – Motor vorn,
Sie im Abschnitt
Seite
349.
215883
WARTUNG UND SERVICE

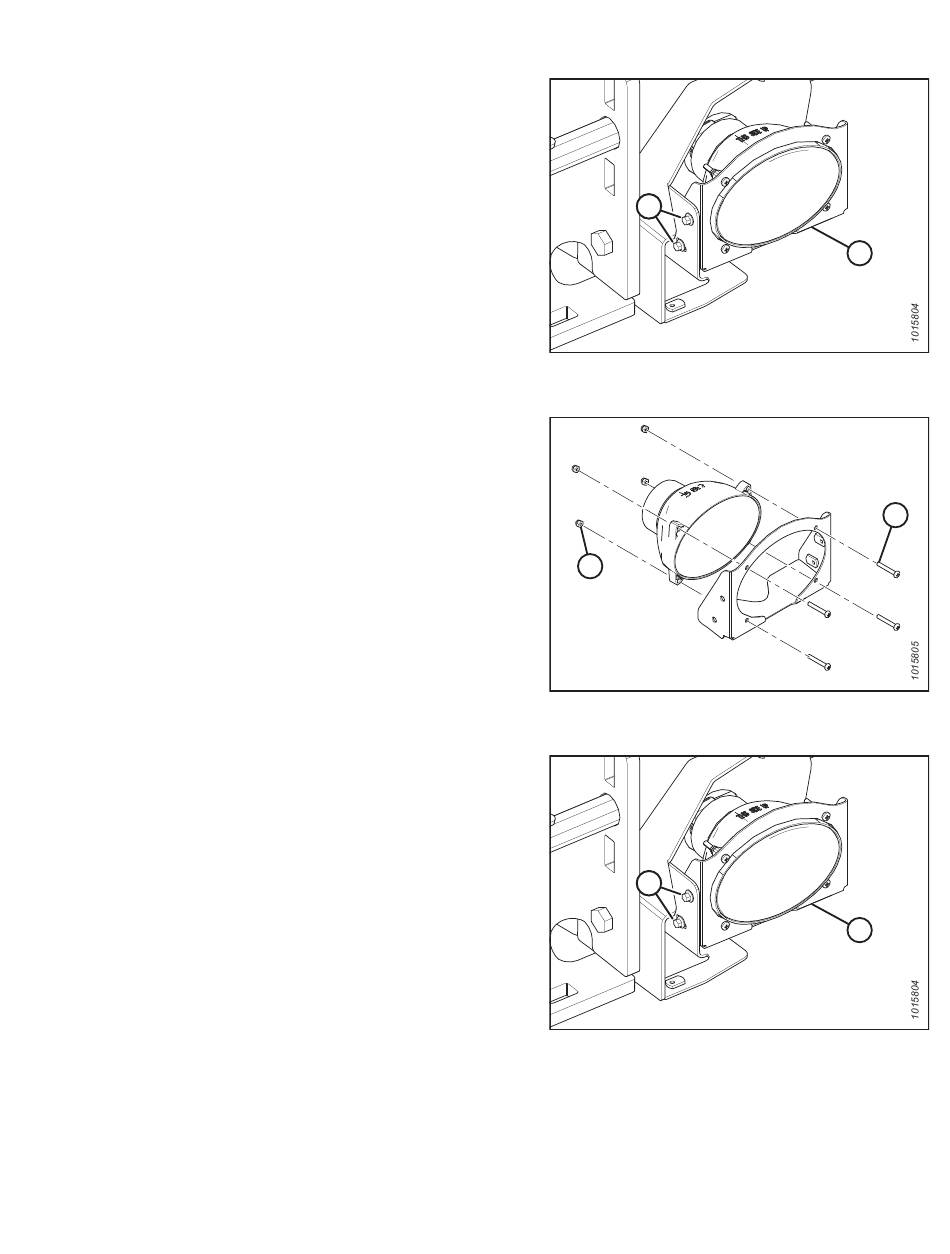

Abbildung 5.187: Frontscheinwerfer rechts abgebildet
– links ähnlich
B
Abbildung 5.188: Frontscheinwerfer rechts abgebildet
– links ähnlich
Abbildung 5.189: Frontscheinwerfer rechts abgebildet
– links ähnlich
357
A A
A A
B
A
B
Revision A
