MacDon M1170NT5 Bedienerhandbuch Seite 380

Schwadmäher
Inhaltsverzeichnis

Werbung

1. Den Motor abstellen und den Zündschlüssel abziehen. Die Scheinwerfer ausschalten.
2. Um die gelbe Blink-/Warnblinkleuchte (A) oder die rote
Markierungsleuchte (B) auszubauen, den Stecker des
Elektrokabels von der Rückseite der Leuchte trennen, die
Schrauben (C) mit Unterlegscheibe und Bolzen entfernen
und die Leuchte vom Schild wegdrücken.
3. Um den Zusatzblinker (D) auszubauen, das Elektrokabel von
der Lampe trennen.
4. Den Lampenanschluss so drehen, dass die Lasche (A) mit
der Aussparung im Schild übereinstimmt. Die Lasche (A)
drücken und die Lampe aus dem Schild herausschieben.
5. Um die gelbe Blink-/Warnblinkleuchte (A) oder die
Markierungsleuchte (B) zu installieren, die Leuchte mit zwei
Schrauben, Unterlegscheiben und Bolzen (C) befestigen und
das Elektrokabel an die Buchse der Leuchte anschließen.
Informationen zu den Stopfenpositionen siehe Tabelle
Seite
.
215883
WARTUNG UND SERVICE

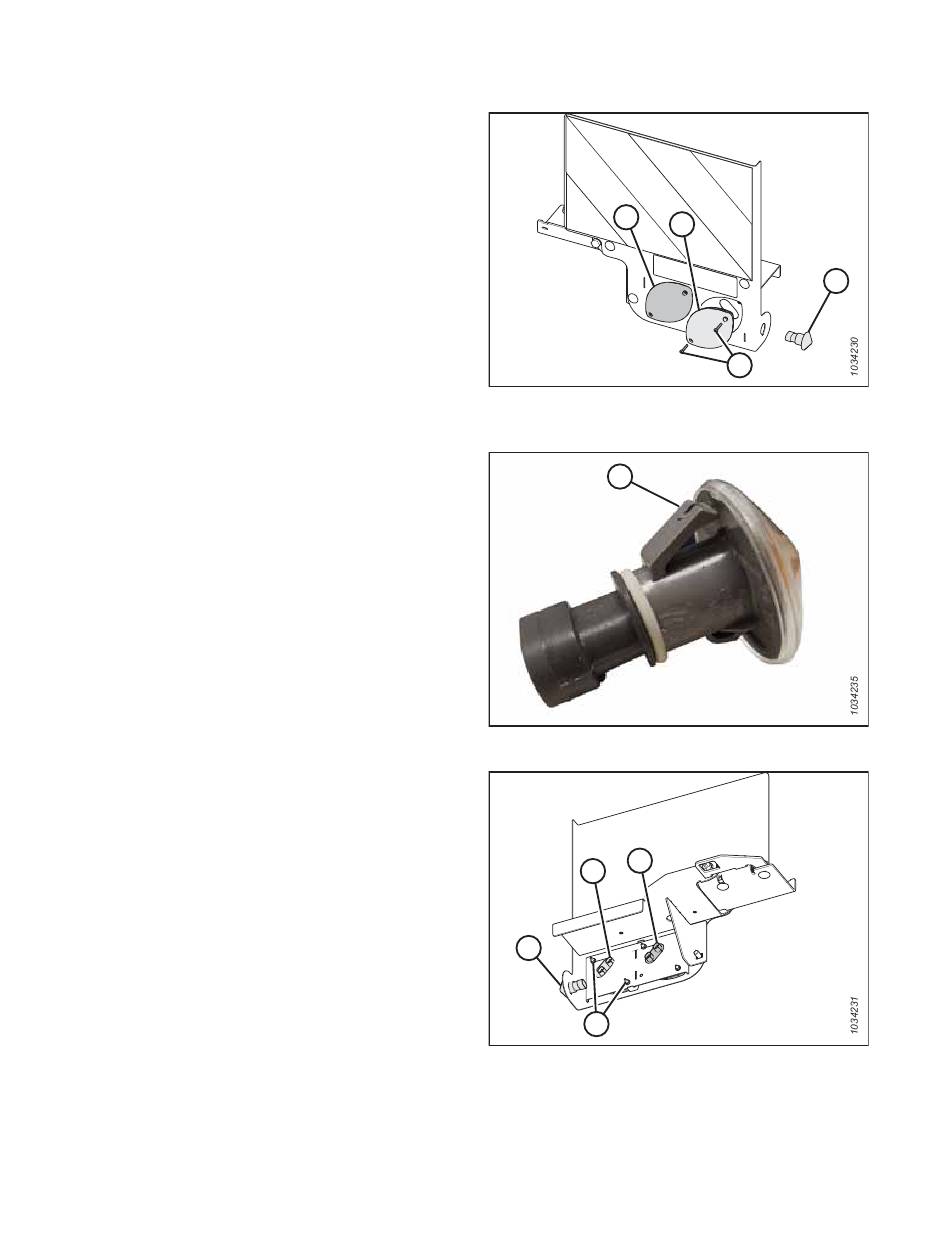

Abbildung 5.193: Gelbe Lichter und
Markierungsleuchten – Vorderansicht
Abbildung 5.194: Zusatzblinker
5.7,
D
Abbildung 5.195: Gelbe Lichter und
Markierungsleuchten – Vorderansicht
360
B
A
C
A
B
A
C
D
Revision A
