ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER

4.5.6 Doppelschwadablage

Mit dem Doppelschwadmäher-Aufsatz (DWA) können zwei aufbereitete Schwaden von einem
Schneckenschneidwerk A40DX nebeneinander abgelegt werden, um die Aufnahme zu beschleunigen.
Das aufbereitete Erntegut wird auf das seitliche Förderband
gefördert und neben dem Schwadmäher abgelegt.
Durch Anheben des seitlichen Ablagesystems wird das
Seitenband abgeschaltet. Das Erntegut wird dann zwischen den
Schwadmäherrädern abgelegt, wie es ohne die Seitenablage der
Fall wäre.
Vollständige Anweisungen zu Einrichtung, Betrieb und Wartung
finden Sie im Handbuch des MacDon Doppelschwadmäher-
Aufsatzes (DWA) für Schwadmäher der Serie M1. Das Handbuch
ist im Lieferumfang des DWA-Bausatzes enthalten.
Tragrahmen-Position des Doppelschwadmäher-Aufsatzes
1. Den Tragrahmen des Doppelschwadmäher-Aufsatzes (DWA)
mit den Tasten HASPEL ANHEBEN (A) und HASPEL
ABSENKEN (B) am Multifunktionshebel oder an der
Bedienerkonsole anheben und absenken.
BEACHTEN:
Dies kann auch mit der Rücksetzfunktion erfolgen. Eine
Anleitung finden Sie im Abschnitt
Seite
78.
215883
Rücksetztasten (A, B C),
204

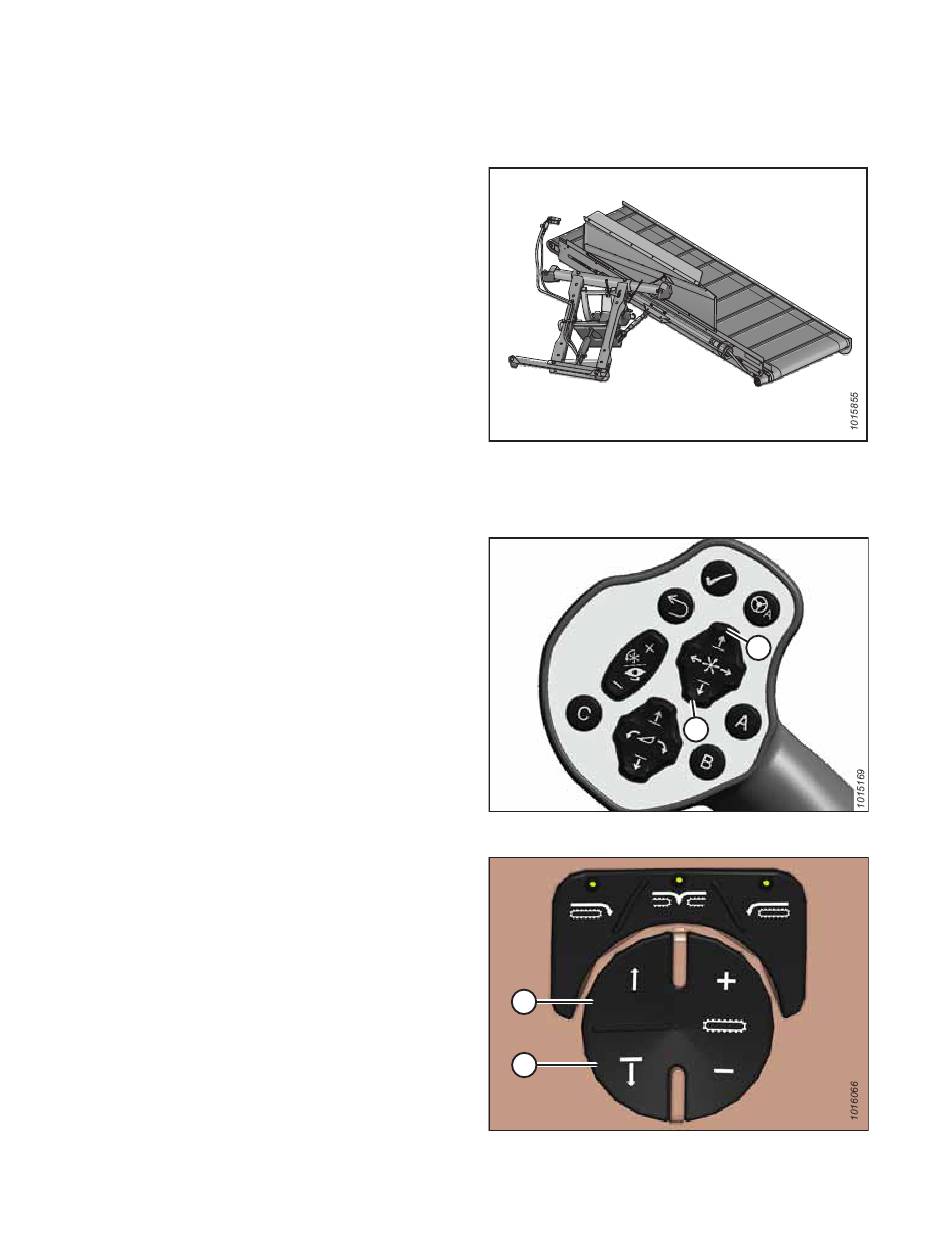

Abbildung 4.175: DWA
Abbildung 4.176: Multifunktionshebel
A
B
Abbildung 4.177: Seitenband-Bedienelemente der
Bedienerkonsole
A
B
Revision A
