• Hauptsteuerung (A)
4 Stecker: P231, P232, P233, P234
Anbringungsort: Hinter der Fahrerkabine, in der Nähe
des Schneidwerksanhubs/der Lüfterhaube
Zum Abklemmen der Stecker auf die beiden äußeren
Plättchen drücken und Stecker von der Hauptsteuerung
abziehen.
WICHTIG:
Wenn die Stecker wieder angeschlossen werden,
überprüfen, ob sie fest in der Hauptsteuerung sitzen und
ob die beiden Verriegelungsplättchen an den Seiten der
vier Stecker nach außen eingerastet sind. Nur wenn die
Plättchen nach außen eingerastet sind, sitzt der Stecker
richtig.
WICHTIG:
Den Schwadmäher erst dann in Betrieb nehmen, wenn diese Stecker fest verriegelt sind.
• Brandschutzwand-Erweiterungsmodul (A)
2 Stecker: P235 und P236
Anbringungsort: Hinter der Fahrerkabine, in der Nähe
des Schneidwerksanhubs/der Lüfterhaube
Um die Stecker zu trennen, das Ende eines kleinen
Schraubendrehers mit 3–6-mm-Klinge (1/8–1/4 Zoll) in
die Verriegelungslasche des Steckers einführen.
Vorsichtig nach oben drücken (höchstens 6 mm [1/
4 Zoll]). Das Verriegelungsplättchen wird dadurch
entriegelt, und der Stecker kann vom Modul abgezogen
werden.
• Fahrgestell-Erweiterungsmodul (A)
2 Stecker: P247 und P248
Anbringungsort: Unter der Fahrerkabine, Innenseite des
linken Rahmenträgers
Um die Stecker zu trennen, das Ende eines kleinen
Schraubendrehers mit 3–6-mm-Klinge (1/8–1/4 Zoll) in
die Verriegelungslasche des Steckers einführen.
Vorsichtig nach oben drücken (höchstens 6 mm
[1/4 Zoll]). Das Verriegelungsplättchen wird dadurch
entriegelt, und der Stecker kann vom Modul abgezogen
werden.
215883
SICHERHEIT
A

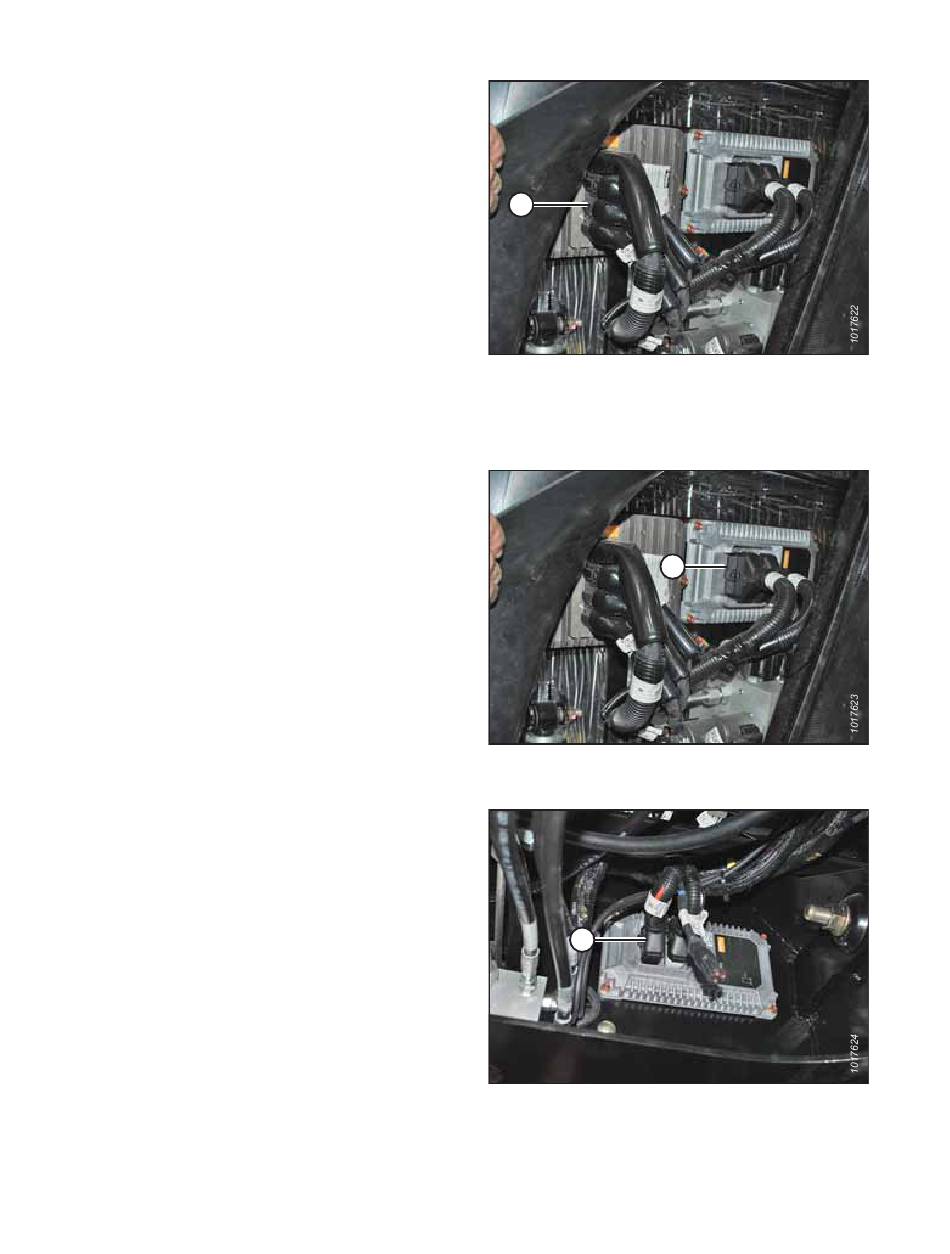

Abbildung 1.20: Hauptsteuerung
Abbildung 1.21: Brandschutzwand-
Erweiterungsmodul
A
Abbildung 1.22: Fahrgestell-Erweiterungsmodul
12
A
Revision A
