ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
Die Einstellungen für die Horizontalverstellung, die Haspelhöhe
und die Schneidwerkshöhe sind wie folgt begrenzt, damit die
Haspel nicht mit dem Kabinendach in Berührung kommt:
• Wenn Sie die Haspelhöhe (C) auf mehr als 7,0 erhöhen,
während die Haspel-Horizontalverstellung (B) mehr als 5,0
und die Schneidwerkshöhe (A) mehr als 7,0 beträgt, bewegt
sich die Haspel-Horizontalverstellung automatisch nach
vorne auf höchstens 5,0, um eine Kollision mit dem
Kabinendach zu vermeiden.
• Nachdem sich die Haspel-Horizontalverstellung automatisch
bewegt hat, muss die Horizontalverstellung manuell
eingestellt werden.
• Eine Anleitung zur Bedienung der Haspel-
Horizontalverstellung, siehe
anpassen, Seite
208.
4.6.4 Waagerechtstellen des Schneidwerks
Die Schwadmäher-Hubvorrichtungen sind werkseitig so eingestellt, dass die Schneidwerkshöhe richtig eingestellt ist. Sie
sollten normalerweise nicht nachgestellt werden müssen. Wie folgt vorgehen, wenn eine Nivellierung erforderlich ist:
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Vor dem Einstellen der Schneidwerkshöhe die Spannung der Floatmodul-Spannfedern entfernen, um sicherzustellen,
dass die Hubvorrichtungen nicht von den Federn beeinflusst werden.
2. Den Auswahldrehknopf (A) der Ernteleistungsanzeige
drücken, um das QuickMenu-System anzuzeigen.
3. Den Auswahldrehknopf (A) drehen, um das Symbol
„Schneidwerk-Floatfunktion" (B) zu markieren, und zum
Auswählen den Auswahldrehknopf drücken. Die Seite SET-
UP FLOAT (Floatfunktion einstellen) wird eingeblendet.
215883
4.6.2 Haspel-Horizontalstellung

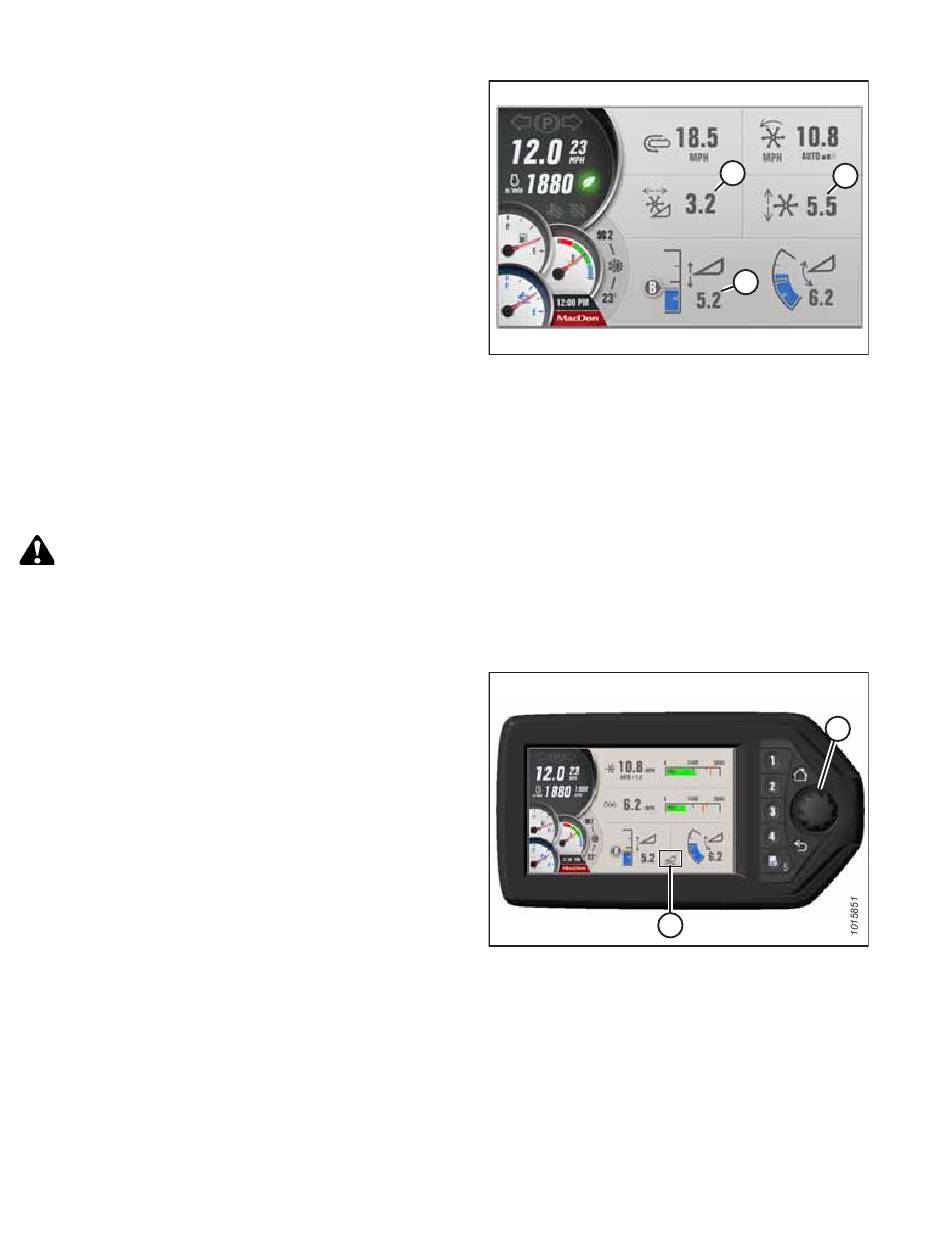

Abbildung 4.188: Ernteleistungsanzeige –
Bandschneidwerk
Abbildung 4.189: Ernteleistungsanzeige
210
B
C
A
1033506
A
B
