1. Einen Wagenheber unter den Hebepunkt (A) des Beins
stellen und das Antriebsrad leicht vom Unterstellbock
abheben.
2. Den Unterstellbock aus der Aufnahme unter dem
Hubzylinder (B) entfernen. Das Antriebsrad auf den Boden
absenken.
3. Den Wagenheber entfernen.
5.15.9 Nachlaufräder
Der Reifendruck der Nachlaufräder, das Drehmoment der Radmuttern und die Antischwingungsdämpfer sollten regelmäßig
überprüft werden.
Festlegen der Grenzwerte für die Verlängerung der Pendelachse
Die Pendelachsenverlängerungen ermöglichen das Einfahren der Nachlaufräder für einen Schmaltransport bzw. das
Ausfahren für den Normal-/Feldbetrieb. Die Menge der Verlängerung wird mit einstellbaren Anschlägen gesteuert.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Vergewissern, dass die Schmaltransportfunktion auf der Ernteleistungsanzeige aktiviert ist. Eine Anleitung finden Sie im
Abschnitt
3.17.6 Aktivieren der Einrichtung für den Schmaltransport in der Ernteleistungsanzeige, Seite
2. Die Pendelachsenverlängerungen in die schmalste Position einfahren. Eine Anleitung finden Sie im Abschnitt
der Räder – Schmaltransport, Seite
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Schrauben (A) entfernen und die Endanschläge der Verlängerung (1 pro Seite) in die gewünschte Position bringen:
1, 2, 3 oder Transportstellung. Durch den Einbau der Endanschläge mit nach innen oder außen gerichteter Mittellasche
bieten die Endanschläge 6 verschiedene Positionsmöglichkeiten.
Beispiele für Endanschlag-Positionen:
• Der Endanschlag (B) ist in der Transportstellung außerhalb des geschweißten Anschlags dargestellt: Die
Pendelachse ist maximal ausgefahren.
• Endanschlag (C) in Position 3: Die Pendelachse ist minimal ausgefahren (die Mittellasche zeigt nach innen).
• Endanschlag (D) in Position 2: Die Pendelachse befindet sich in einer mittleren Position (die Mittellasche zeigt nach
außen).
5. Vergewissern, dass die Positionen der Endanschläge auf beiden Seiten der Pendelachse gleich sind, und mit den
Schrauben (A) wieder montieren.
215883
WARTUNG UND SERVICE
149.
378

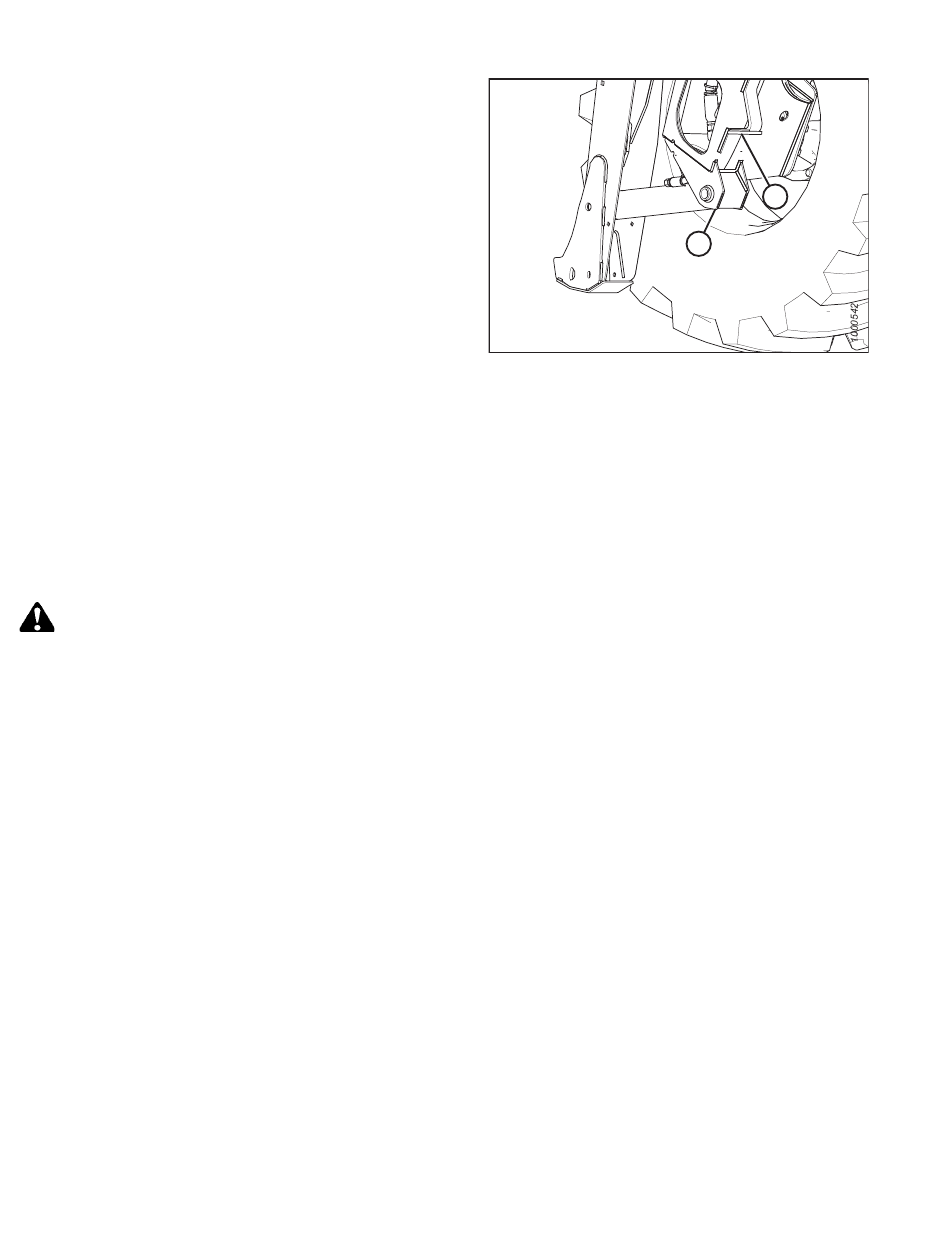

Abbildung 5.226: Hebepunkt am Antriebsradbein
A
B
104.
Einziehen
Revision A
