Kapitel 3: Fahrerplatz

Der Fahrerplatz ist für den Betrieb des Schwadmähers im Fahrerhaus-vorn-Modus (Arbeitsmodus) oder im Motor-vorn-
Modus (Transportmodus) ausgelegt. Der Fahrerplatz (Sitz, Konsole und Lenksäule) ist um 180° schwenkbar, sodass der
Bediener unabhängig von der Fahrtrichtung die Bedienelemente und Anzeigen des Schwadmähers nutzen kann.

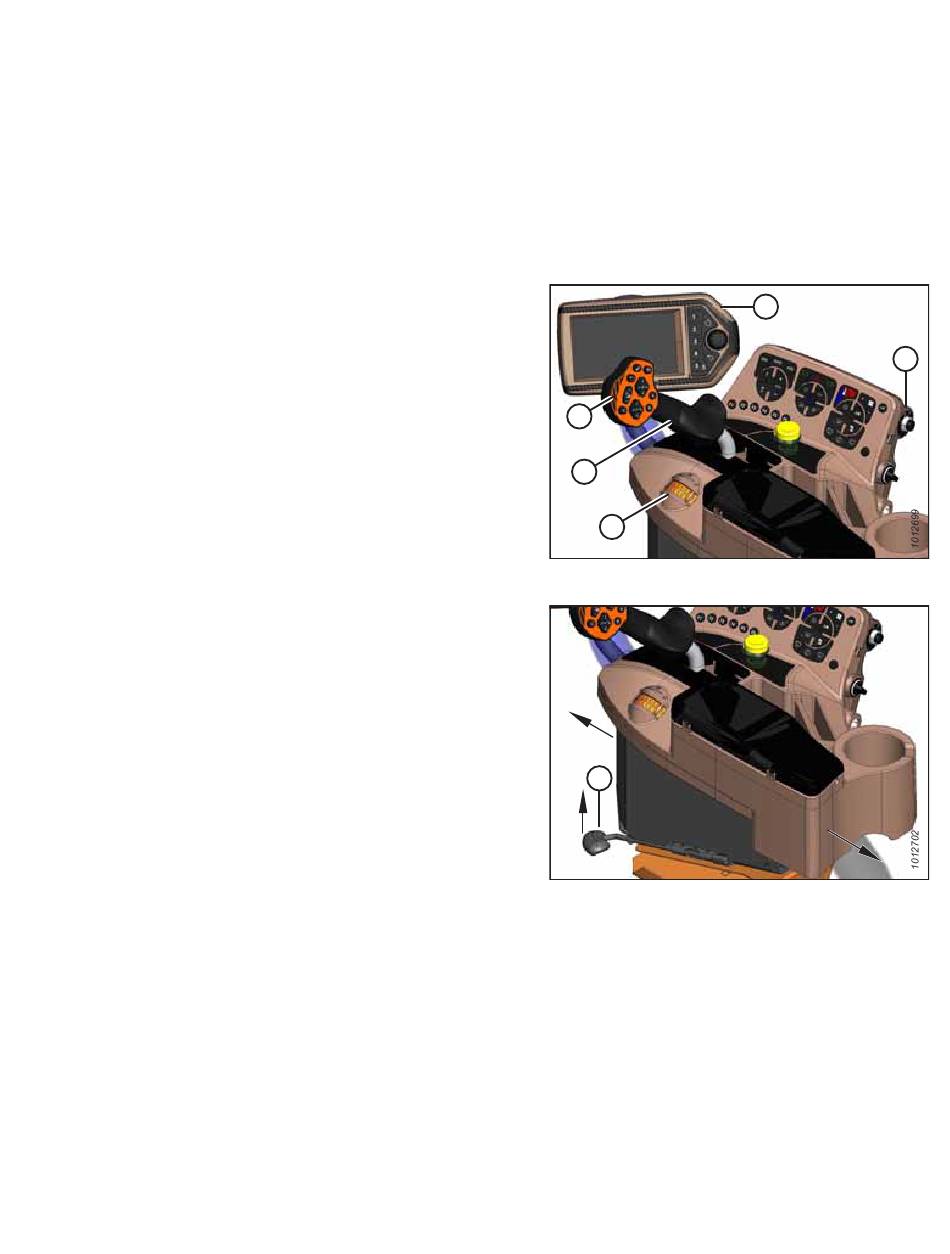

3.1 Konsole

Die Konsole enthält Bedienelemente zur Steuerung des Schwadmähers sowie nützliche Extras für den Bediener.
Die Position der Konsole kann an den jeweiligen Bediener
angepasst werden. Zu den bedienbaren Teilen der Konsole
gehören:
• Zündung (A)
• Display der Ernteleistungsanzeige (B)
• Schneidwerkssteuerung (C)
• Multifunktionshebel (D)
• Gaseinstellung (E)
1. Die Horizontale Lage und die Höhe wie folgt einstellen:
a.
Den Hebel (A) ziehen und die Konsole nach vorne bzw.
hinten in die gewünschte Position schieben.
b. Den Hebel loslassen, um die Konsole zu verriegeln.
215883
C
D
E
Abbildung 3.1: Konsole
A
Abbildung 3.2: Horizontal-/Höhenverstellung der
Konsole
41
B
A
Revision A
