ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
17. Die Plattform (A) in Richtung Fahrerkabine ziehen, bis sie
anhält und der Riegel einrastet.
4.1.4 Abnehmen eines Bandschneidwerks der Serie D1X oder D1XL
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Das Schneidwerk vollständig absenken.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Von der linken Fahrerhaus-vorn-Seite des Schwadmähers
zur Plattform (A) gehen und kontrollieren, ob die
Kabinentür geschlossen ist.
4. Den Riegel (B) drücken und die Plattform (A) in Richtung
Pendelachse ziehen, bis sie anhält und der Riegel einrastet.
215883

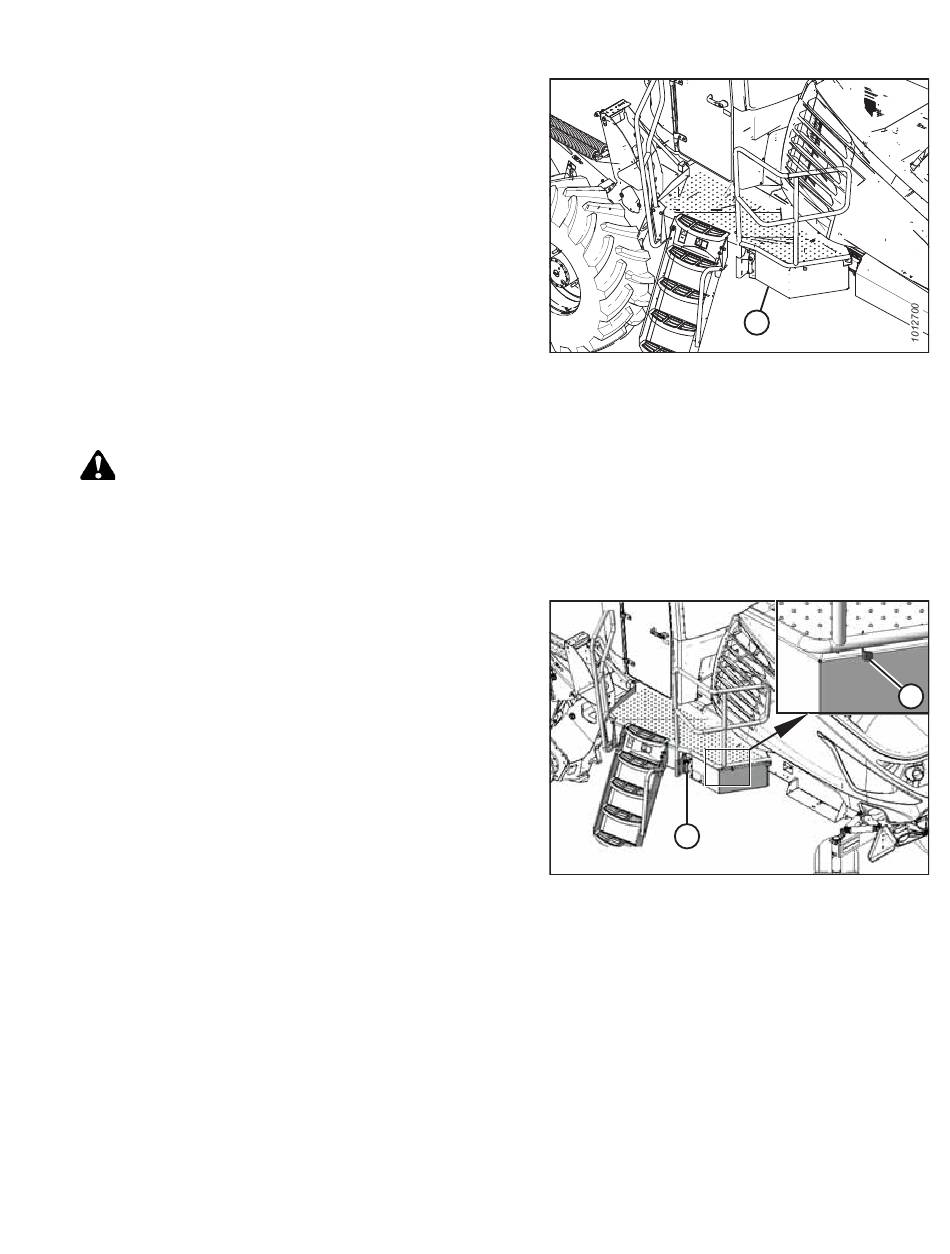

Abbildung 4.123: Linke Fahrerhaus-vorn-Plattform
Abbildung 4.124: Linke Fahrerhaus-vorn-Plattform
181
A
A
B
1015479
Revision A
