4.2 Definitionen der Symbole

Diese Symbole geben auf einen Blick Auskunft über wichtige Leistungsparameter des Schwadmähers.
Vor dem Betrieb des Schwadmähers darauf achten, dass Sie mit der Bedeutung dieser Symbole vertraut sind.
4.2.1 Symbole für die Bedienung des Schwadmähers
Diese Symbole werden auf der Konsole für den Betrieb des Schwadmähers verwendet.
A
B
C
D
E

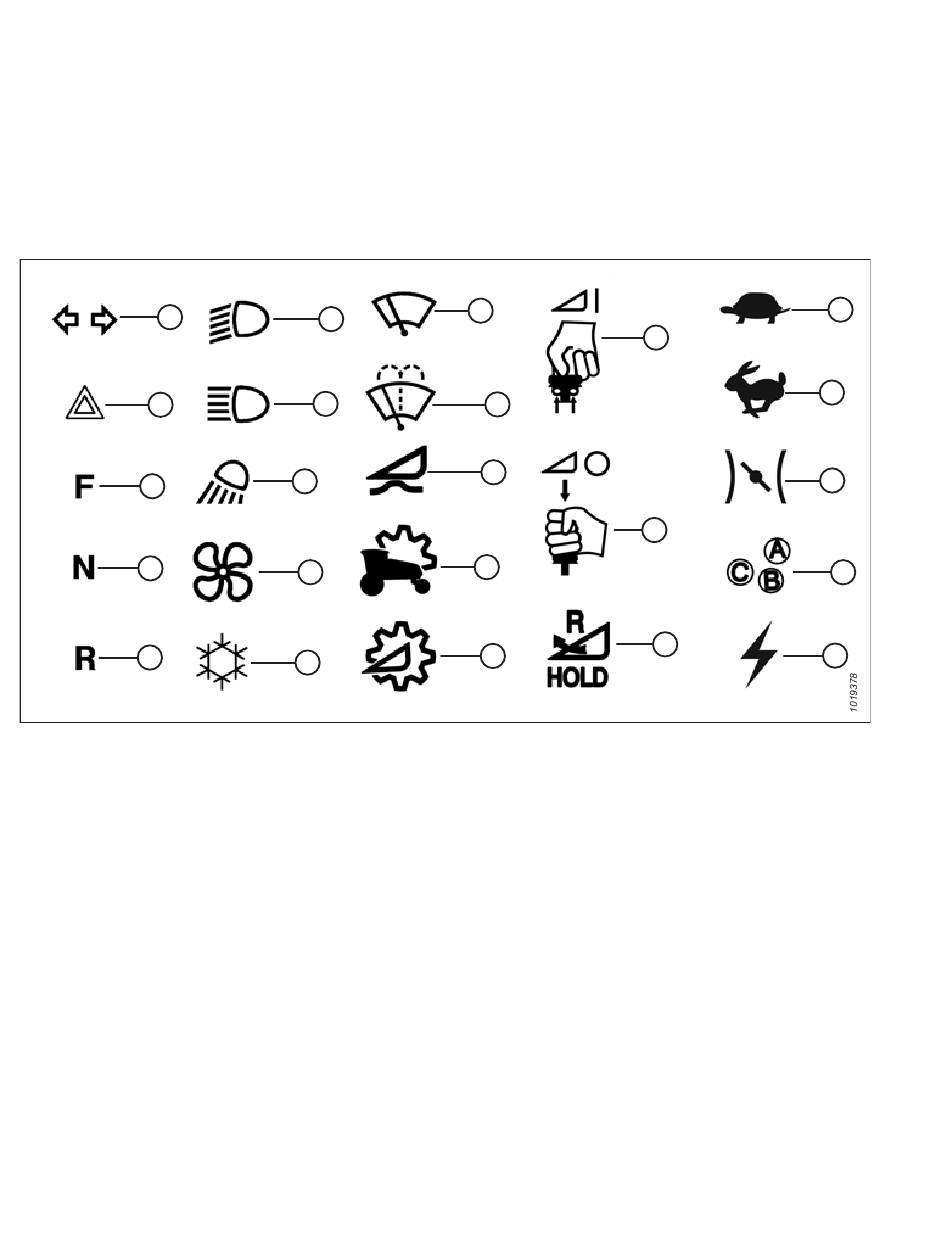

Abbildung 4.1: Symbole für die Bedienung des Schwadmähers
A – Signalleuchten
D – Neutral
G – Fernlicht
K – Klimaanlage
N – Menü „Gewichtsentlastung"
R – Schneidwerksbetrieb
U – Langsam
X – Rücksetzfunktion
215883
BETRIEB
L
F
G
H
J
K
B – Warnblinker
E – Rückwärtsfahren
H – Fahrerhaus-vorn-Feldscheinwerfer
L – Scheibenwischer
P – Schwadmähereinstellungen
S – Schneidwerk auskuppeln
V – Schnell
Y – Stromversorgung/Zubehör
114
R
M
N
S
P
T
Q
C – Vorwärts
F – Straßenscheinwerfer
J – Gebläsedrehzahl (manueller Modus)
M –Scheibenwischerflüssigkeit
Q – Schneidwerkseinstellungen
T – Schneidwerksumkehr
W –Motordrosselklappe
U
V
W
X
Y
Revision A
