ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
12. Die Mehrfachkupplung (A) für das Messer und den
Haspelantrieb aus dem Hydraulikschlauch-
Managementsystem nehmen.
13. Den Knopf (B) an der Hydraulikfassung drücken und den
Griff (C) vollständig vom Schwadmäher wegziehen.
14. Die Abdeckung (D) öffnen und die Kupplung auf die Fassung
setzen. Die Stifte in der Kupplung mit den Aussparungen im
Griff (C) ausrichten und den Griff in Richtung Schwadmäher
drücken, sodass die Kupplung in der Fassung verriegelt wird
und der Knopf (B) herausschnappt.
15. Sicherstellen, dass die Hydraulikschläuche möglichst gerade
verlegt sind.
WICHTIG:
Eine gerade Verlegung verhindert Abriebschäden an den
Hydraulikschläuchen.
16. Den Riegel (A) drücken, um die Plattform (B) zu entriegeln.
215883

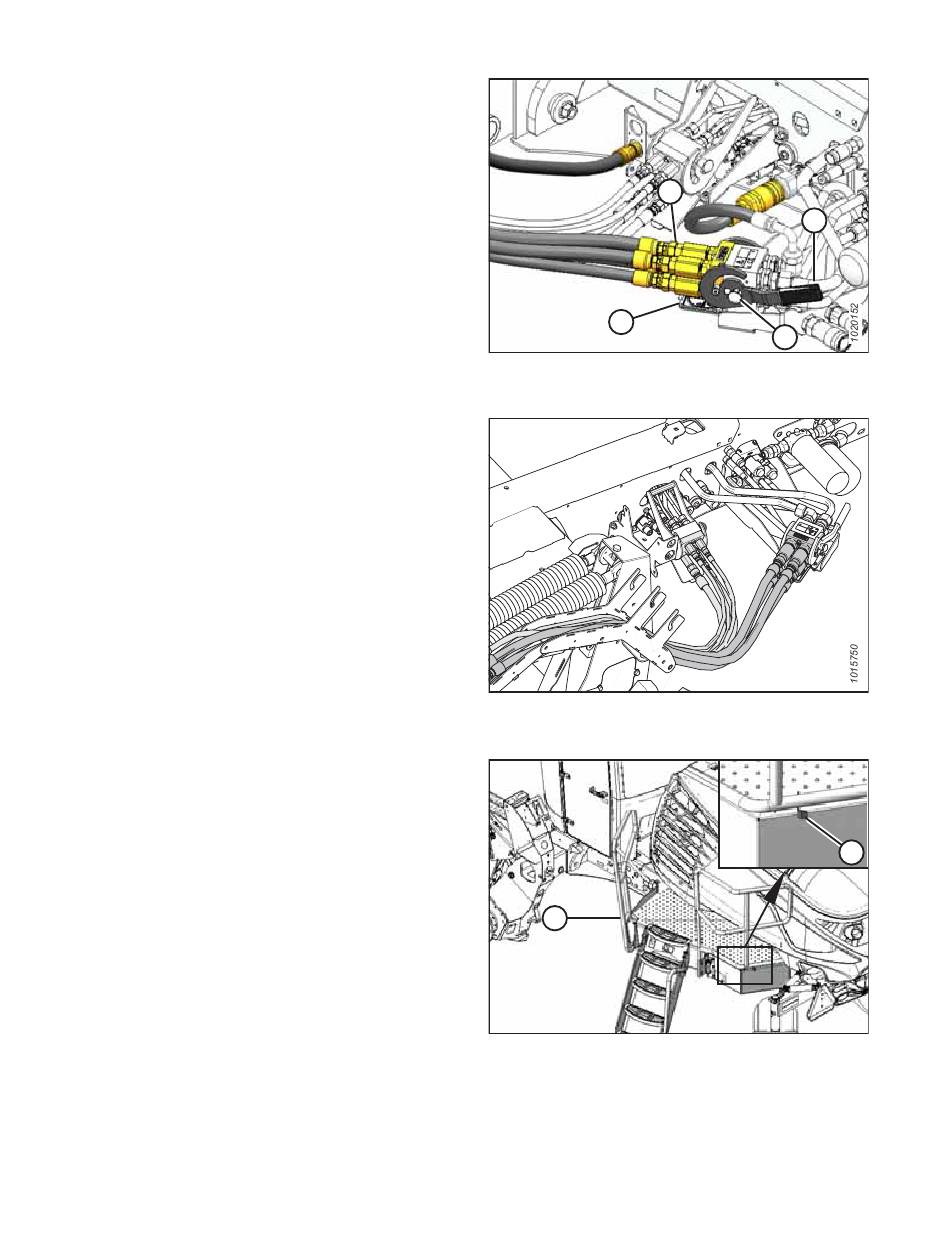

Abbildung 4.120: Messer/Haspelantrieb-
Mehrfachkupplung
Abbildung 4.121: Hydraulische Mehrfachkupplung
und Schlauchführung
B
Abbildung 4.122: Linke Fahrerhaus-vorn-Plattform
180
A
D
B
C
A
1015478
Revision A
