Einbau der Antriebsräder
Das Anzugsmoment der Radmuttern erneut prüfen, wenn der Schwadmäher in Betrieb genommen wurde.
VORSICHT
Zum Anheben der Radbaugruppe eine Hebevorrichtung verwenden, die mindestens 907 kg (2000 lb) tragen kann.
WICHTIG:
Der Schwadmäher muss während der Montage der Antriebsräder mit Ständern vom Boden abgestützt werden.
Anweisungen dazu siehe
Anheben des Antriebsrads, Seite
1. Das Kabinenende des Schwadmähers mit einem
Gabelstapler ca. 130 cm (51 Zoll) (B) vom Boden abheben,
oder so weit, dass die linke (Fahrerhaus-vorn-)
Antriebsradbaugruppe (A) wie abgebildet positioniert
werden kann. Den Ständer (C) unter den Schwadmäher-
Tragrahmen stellen.
2. Die Montagefläche am Radantrieb und die Felge reinigen.
3. In Deutschland verkaufte Schwadmäher vom
Typ M1170NT5: Wenn eine Felge an einem Schwadmäher
mit einem zweiten Bremssatz ausgetauscht werden soll, die
Abstandsplatte wie folgt entfernen:
a.
Die beiden Muttern (A) und Schrauben (C) entfernen,
mit denen die Abstandsplatte (B) an der Innenseite der
Felge befestigt ist.
b. Die Muttern (A), die Abstandsplatte (B) und die
Schrauben (C) entsorgen.
215883
WARTUNG UND SERVICE
374.

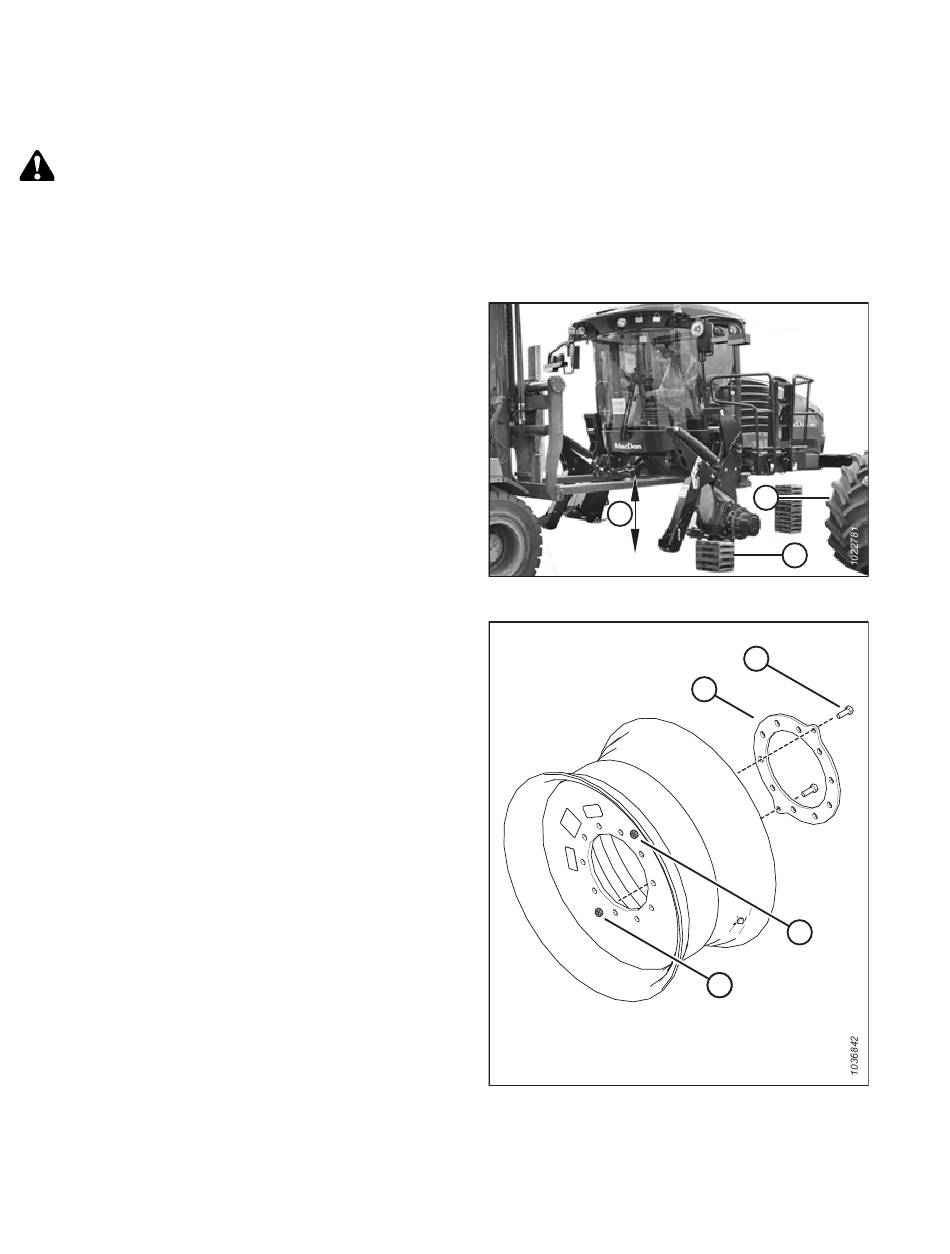

Abbildung 5.222: Angebrachte Schwadmäherstützen
Abbildung 5.223: Antriebsrad
376
A
B
C
C
B
A A
A
Revision A
