5. Die Verschraubung (B) am Anschluss montieren, bis die
Unterlegscheibe (D) und der O-Ring (A) mit der
Kontaktfläche (E) des Anbauteils in Kontakt sind.
6. Zum Positionieren der Winkelverschraubungen diese um
höchstens eine Umdrehung zurückschrauben.
7. Die Sicherungsmutter (C) zur Unterlegscheibe (D)
herunterdrehen und mit dem in der Tabelle angegebenen
Drehmoment festziehen. Mit zwei Schraubenschlüsseln
arbeiten. Einen an der Verschraubung (B) ansetzen, den
anderen an der Sicherungsmutter (C).
8. Zum Schluss den Zustand der Verschraubung überprüfen.
215883
INFORMATIONSTEIL

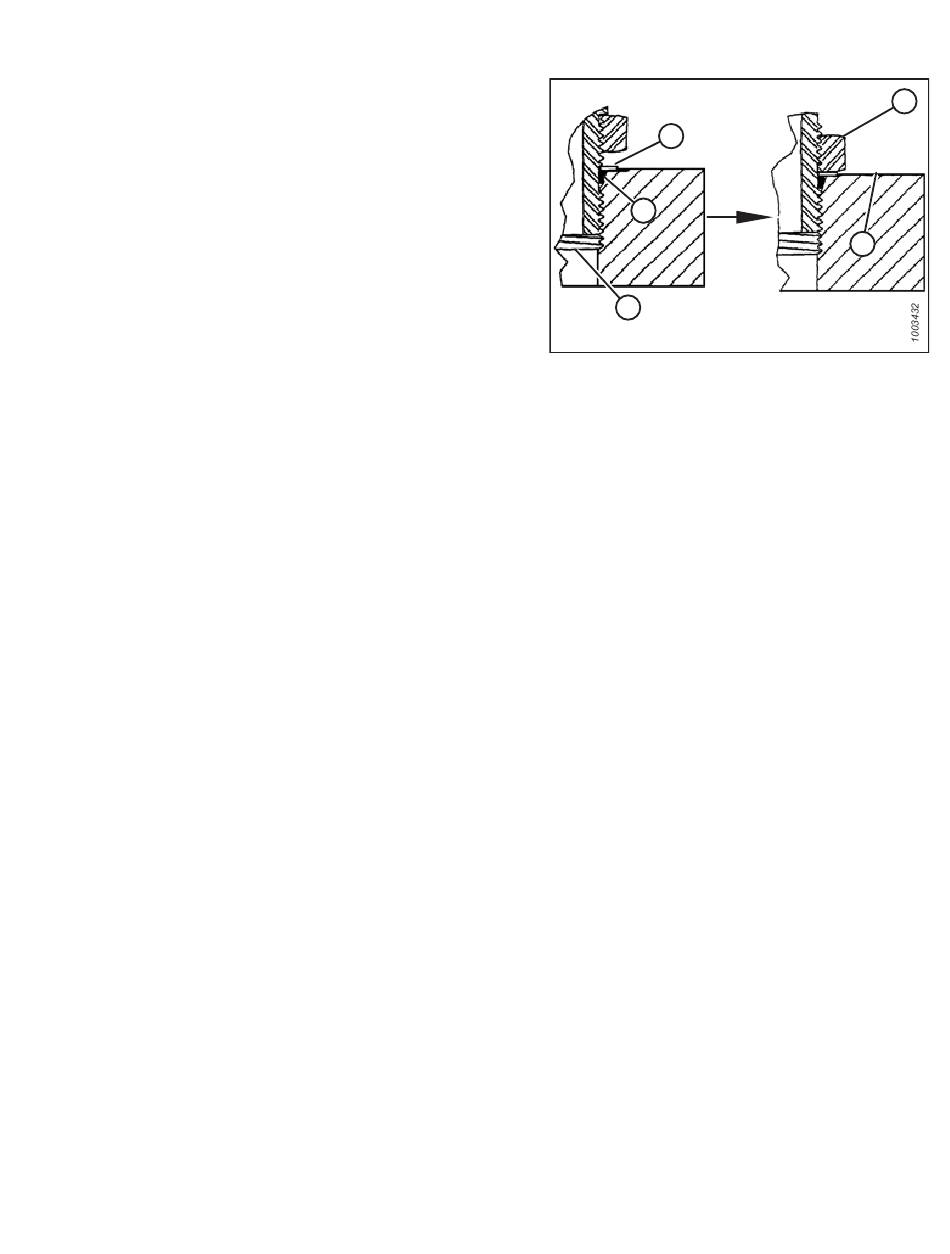

Abbildung 8.7: Hydraulikarmatur
409
D
A
B
C
E
Revision A
