MacDon M1170NT5 Bedienerhandbuch Seite 198

Schwadmäher
Inhaltsverzeichnis

Werbung

ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
1. Das Verbindungsstück an der Verriegelung (C) drücken und
den Griff (A) am Hydraulikschlauch-Managementsystem (B)
nach hinten ziehen, um den Arm von der Verriegelungzu
lösen.
2. Das Hydraulikschlauch-Managementsystem (B) in Richtung
der linken Fahrerhaus-vorn-Seite des Schwadmähers
bewegen.
3. Von der linken Fahrerhaus-vorn-Seite des Schwadmähers
zur Plattform (A) gehen und kontrollieren, ob die
Kabinentür geschlossen ist.
4. Den Riegel (B) drücken und die Plattform (A) in Richtung
Pendelachse ziehen, bis sie anhält und der Riegel einrastet.
5. Das linke Warnschild (A) vor dem Anschluss des
Schlauchmanagementsystems in die obere (vertikale)
Position drehen.
215883
C

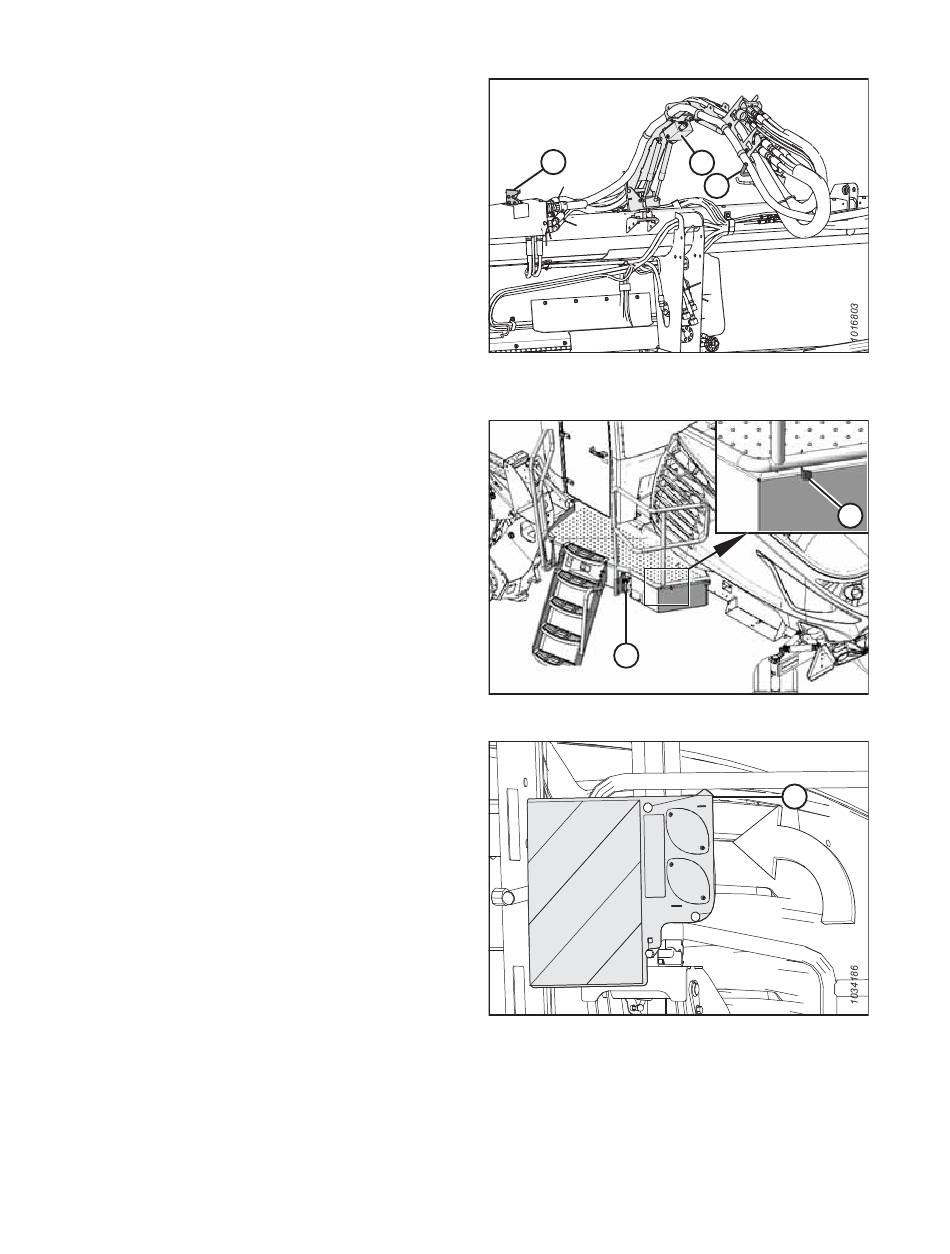

Abbildung 4.115: Hydraulikschlauch-
Managementsystem
Abbildung 4.116: Linke Fahrerhaus-vorn-Plattform
Abbildung 4.117: Linkes Warnschild
178
B
A
A
A
B
1015479
Revision A
