ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER

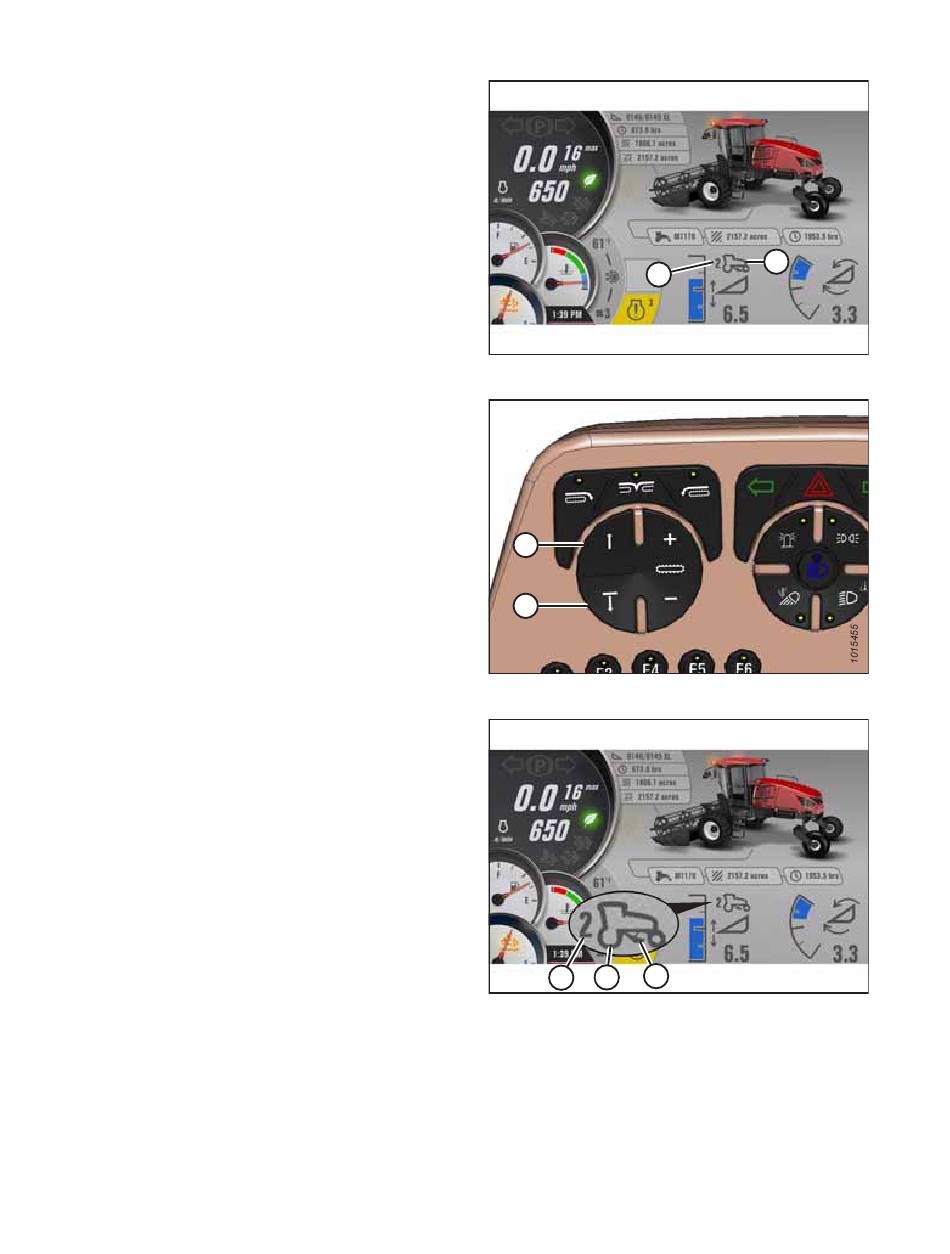

Die Schwadverdichterhöhe (A) wird auf der
Ernteleistungsanzeige auf einer Skala von 0–10 angezeigt.
Das Schwadverdichtersymbol (B) wird auf der
Ernteleistungsanzeige eingeblendet, wenn der
Schwadverdichter im Menü für die Anbaugeräte aktiviert ist.
Wenn der Sensor deaktiviert ist, wird die Höhenzahl (A) durch
ein Symbol für einen deaktivierten Sensor ersetzt. Anweisungen
zum Aktivieren des Sensors Handbuch zu Einrichtung, Betrieb
und Ersatzteilen des Schwadverdichters für Schwadmäher der
Serie M1.
Die Tasten (A) und (B) an der Bedienerkonsole dienen zur
Einstellung der Position (Höhe). Durch Loslassen der Taste wird
die Bewegung gestoppt.
Jeder kurze Druck auf die Taste ändert den Wert um 1. Durch
Drücken und Halten wird der Wert um einen Schritt pro
Sekunde geändert.
Die zuletzt mit den Konsolentasten eingestellte Position wird zur
Zielhöhe. Wenn eine Einstellung vorgenommen wird, zeigt das
Display den Zielwert an. Das System passt sich sofort an, um die
Zielposition zu erreichen. Nach der letzten Einstellung zeigt das
Display für 5 Sekunden den Zielwert an und kehrt dann zur
aktuellen Position zurück.
Display-Funktionen
• Wenn sich der Schwadverdichter nach oben oder unten
bewegt, ändert sich der Zielwert (A), das Schwadmäher-
Symbol (B) erscheint als Umriss und das Schwadverdichter-
Symbol (C) blinkt.
• Das Schwadmäher-Symbol (B) leuchtet durchgängig, wenn
die Zielhöhe erreicht ist.
• Der Wert (A) ist 0, und das Bild (B) ist ein Umriss, bei dem
der Schwadverdichter vollständig angehoben ist.
• Das Symbol (B) ist nicht sichtbar und die Automatisierung ist
ohne angebrachtes Schneidwerk deaktiviert. Die Höhe des
Schwadverdichters kann noch angepasst werden.
Automatisierte Funktionen des Schwadverdichters: Schneidwerk eingeschaltet
• Der Schwadverdichter senkt sich bei einer Fahrgeschwindigkeit von mehr als 2,5 km/h (1,6 mph) auf die Zielhöhe.
• Der Schwadverdichter hebt sich vollständig an, wenn die Fahrgeschwindigkeit beim Abbremsen 1,6 km/h (1 mph)
übersteigt.
215883
Abbildung 4.245: Ernteleistungsanzeige
A
B
Abbildung 4.246: Bedienerkonsole
A
B
Abbildung 4.247: Ernteleistungsanzeige
234
B
A
1030790
C
1021931
Revision A
