ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
10. Auf der Seite FLOAT ADJUST (Floateinstellung) Softkey 3 (A)
drücken, um die Floatfunktion zu entfernen.
11. Schwadmäher, die mit dem selbstausrichtenden
Neigungszylindersatz ausgestattet sind:
a.
Die Taste SCHNEIDWERK ABSENKEN (E) am
Multifunktionshebel drücken, um die Hubzylinder des
Schneidwerks vollständig einzuziehen.
b. Die Taste HASPEL ANHEBEN (B) am
Multifunktionshebel drücken, um den Neigungszylinder
anzuheben, bis sich der Haken über dem
Befestigungsstift am Schneidwerk befindet.
WICHTIG:
Wenn der Neigungszylinder zu niedrig ist, kann er das
Schneidwerk berühren, wenn sich der Schwadmäher dem
Schneidwerk nähert.
12. Den Schwadmäher langsam vorwärts fahren, bis die
Bandschneidwerkstützen (A) in die Schneidwerksbeine (B)
einrasten. Langsam weiter vorwärts fahren, bis die
Hubvorrichtungen die Stützplatten in den
Schneidwerksbeinen berühren und das Schneidwerk nach
vorne geschoben wird.
13. Sich vergewissern, dass die Hubvorrichtungen
ordnungsgemäß in den Schneidwerksbeinen eingerastet
sind und an den Stützplatten anliegen.
215883

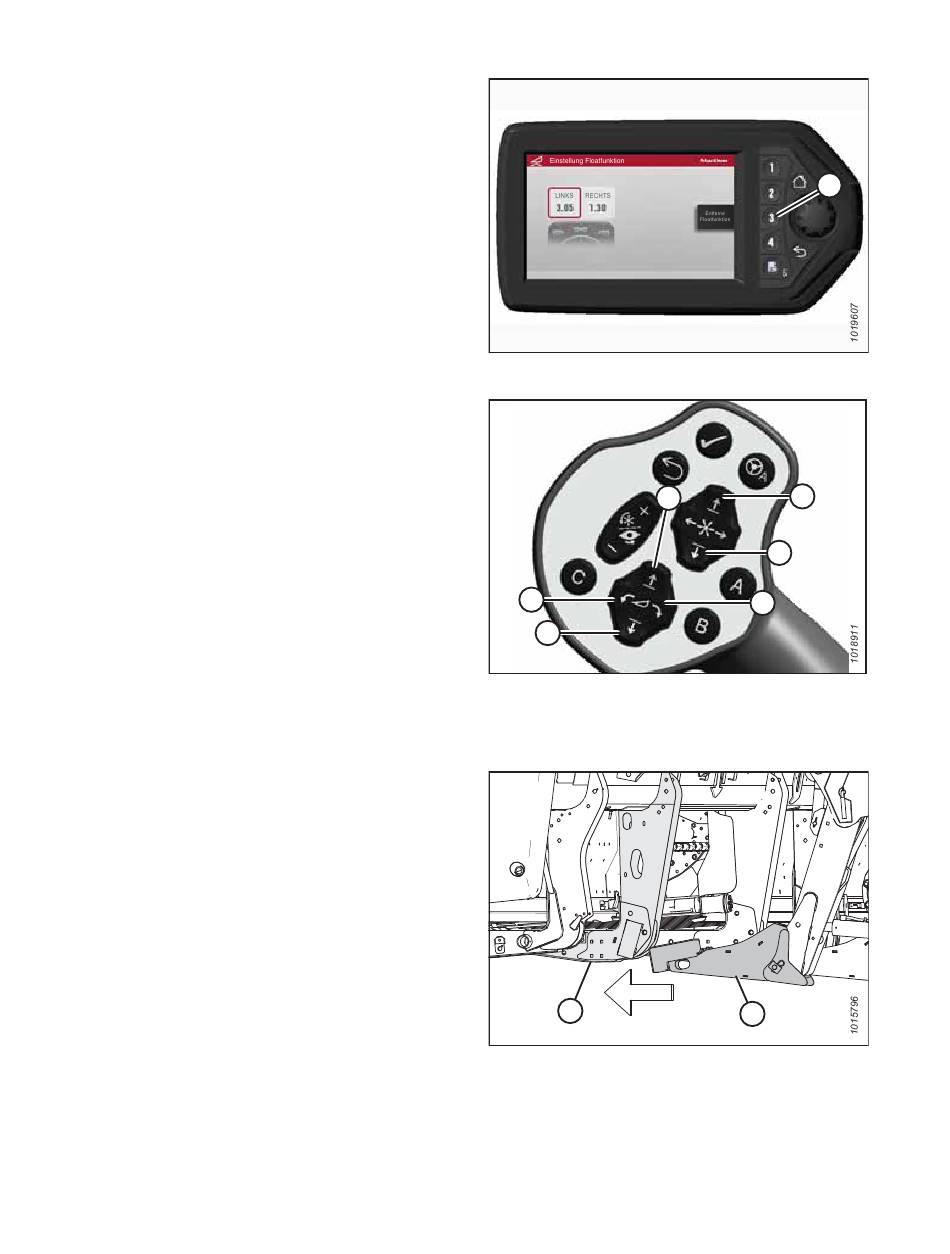

Abbildung 4.105: Ernteleistungsanzeige
C
E
Abbildung 4.106: Tasten am Multifunktionshebel
A – Haspel absenken
C – Schneidwerk nach unten neigen
E – Schneidwerk absenken
B
Abbildung 4.107: Schneidwerksbein- und
Bandschneidwerk-Aufnahmen
174
A
B
F
A
D
B – Haspel anheben
D – Schneidwerk nach oben neigen
F – Schneidwerk anheben
A
