14. Einen neuen O-Ring (C) (im Lieferumfang des Filtergehäuses
enthalten) an der Versorgungsleitung anbringen.
BEACHTEN:
Das Flüssigkeitsfiltergehäuse des AdBlue-Tanks
(MD #291162) umfasst einen O-Ring (C), einen Clip (A) und
einen 40-Mikron-Filter (nicht abgebildet).
15. Das neue Flüssigkeitsfiltergehäuse (B) des AdBlue-Tanks auf
die Leitung schieben und mit dem neuen Clip (A)
befestigen.
16. Den AdBlue-Kopf (B) in den AdBlue-Tank einsetzen und die
Schraubenlöcher so ausrichten, dass die Schlauchanschlüsse
zum Schwadmäher zeigen.
17. Den AdBlue-Kopf mit sechs Schrauben (A) am Tank
befestigen.
18. Das Elektrokabel (A) anschließen.
19. Kühlmitteldruckleitung (C) und Kühlmittelrücklaufleitung (B)
an den AdBlue-Kopf anschließen.
20. Die AdBlue-Saugleitung (E) und die AdBlue-
Rücklaufleitung (D) an den AdBlue-Kopf anschließen.
21. Den Entlüftungsschlauch (F) an den AdBlue-Kopf
anschließen.
215883
WARTUNG UND SERVICE

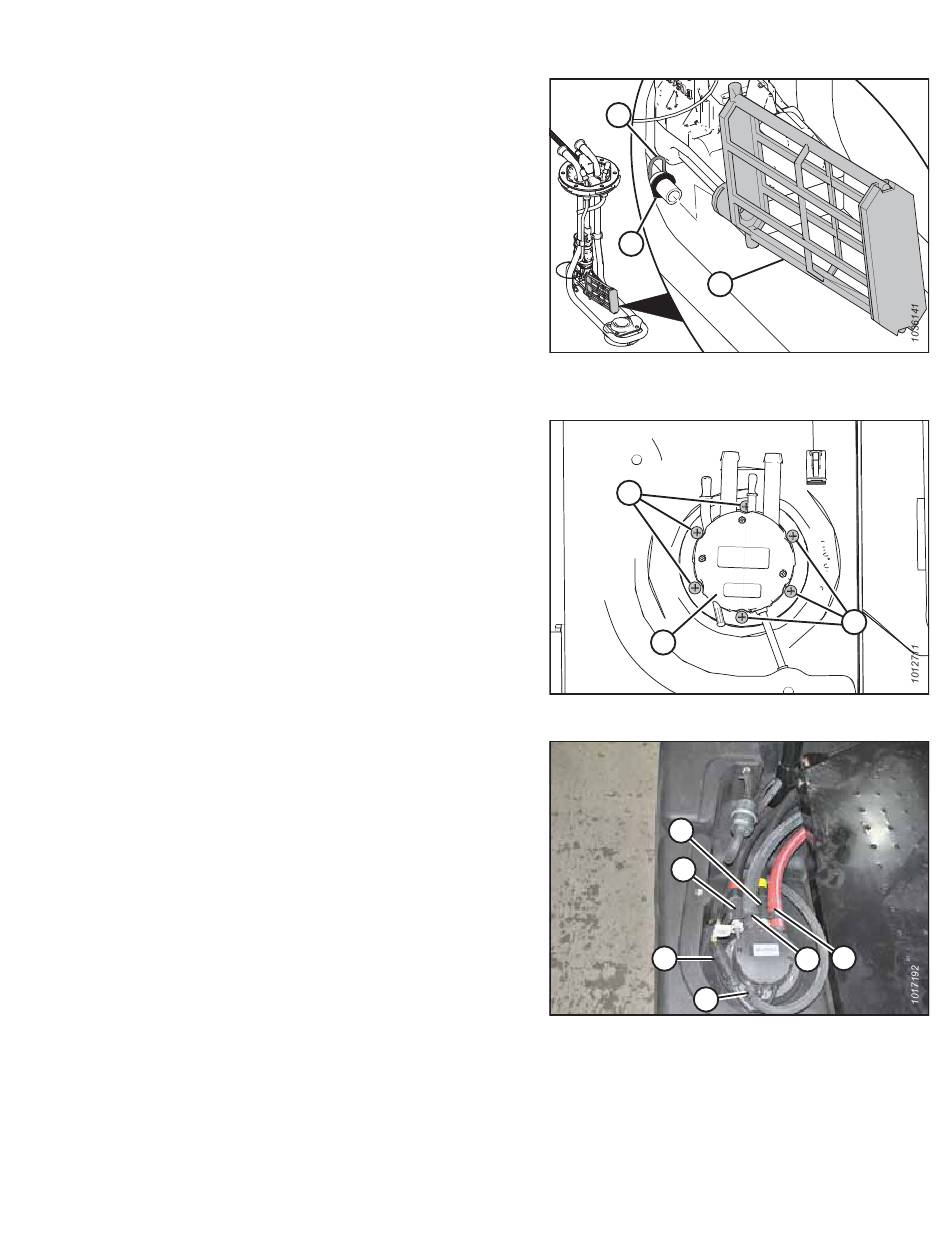

Abbildung 5.124: Gehäuse des AdBlue-
Flüssigkeitsfilters
Abbildung 5.125: AdBlue-Tankkopf (Ansicht von oben)
Abbildung 5.126: AdBlue-Tankkopf
321
A
C
B
A
B
D
E
A
F
A
C
B
Revision A
