MacDon M1170NT5 Bedienerhandbuch Seite 202

Schwadmäher
Inhaltsverzeichnis

Werbung

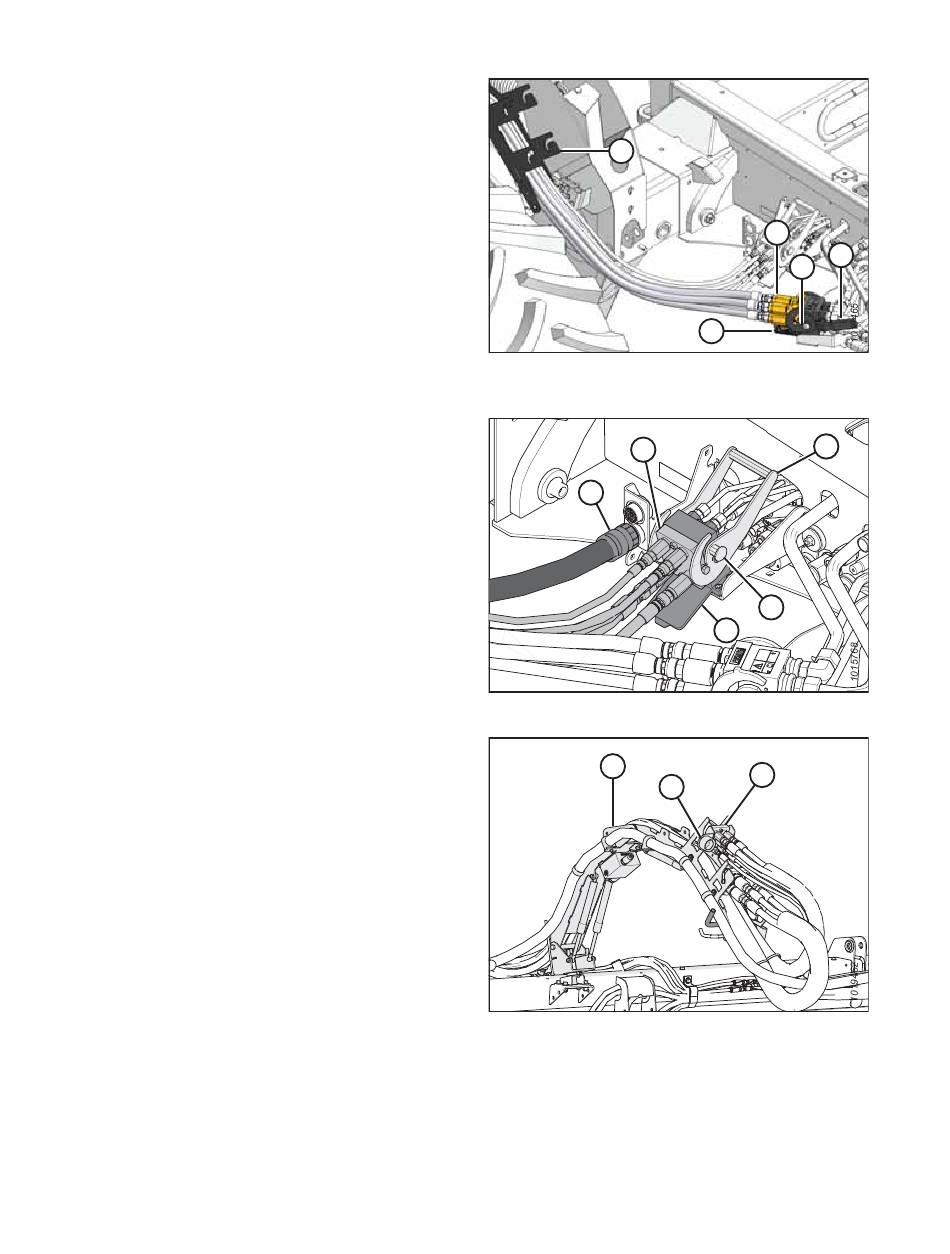

ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
5. Den Verriegelungsknopf (A) drücken und den Griff (B)
ziehen, um die Multikupplung (C) auszukuppeln. Die
Hydraulik von der hinteren Messer-/
Haspelantriebsaufnahme trennen.
BEACHTEN:
Den Griff (B) festhalten, wenn Sie die Mehrfachkupplung (C)
abnehmen. Druck kann dazu führen, dass der Griff mit Kraft
zurückschlägt.
6. Das Schlauchbündel des Messer-/Haspelantriebs zurück in
die Lagerstellung (D) am Hydraulikschlauch-
Managementsystem verlegen.
7. Alle Ablagerungen entfernen, die sich evtl. auf der
Aufnahme angesammelt haben. Abdeckung (E) schließen.
8. Den Verriegelungsknopf (B) drücken und den Griff (C)
ziehen, bis die Multikupplung (A) ausgekuppelt ist. Die
Hydraulik von der Aufnahme für den Schwadmäher-
Bandantrieb/Haspelhub trennen.
9. Den Stromstecker (E) abziehen.
10. Alle Ablagerungen entfernen, die sich auf der vorderen
Schwadmäheraufnahme angesammelt haben und die
Abdeckung (D) schließen.
11. Das Schlauchbündel des Bandantriebs bzw. der Haspel
zurück in die Lagerstellung (A) am Hydraulikschlauch-
Managementsystem (B) verlegen.
12. Den Stromstecker in die Aufbewahrungsschale (C) stecken.
215883
Abbildung 4.125: Messer/Haspelantrieb-
Mehrfachkupplung
E
Abbildung 4.126: Seitenband/Haspel-Multikupplung
B
Abbildung 4.127: Hydraulikschlauch-
Managementsystem
182
D
C
E
A
B
D
A
C
B
A
C
Revision A
