6 Installation und Inbetriebnahme

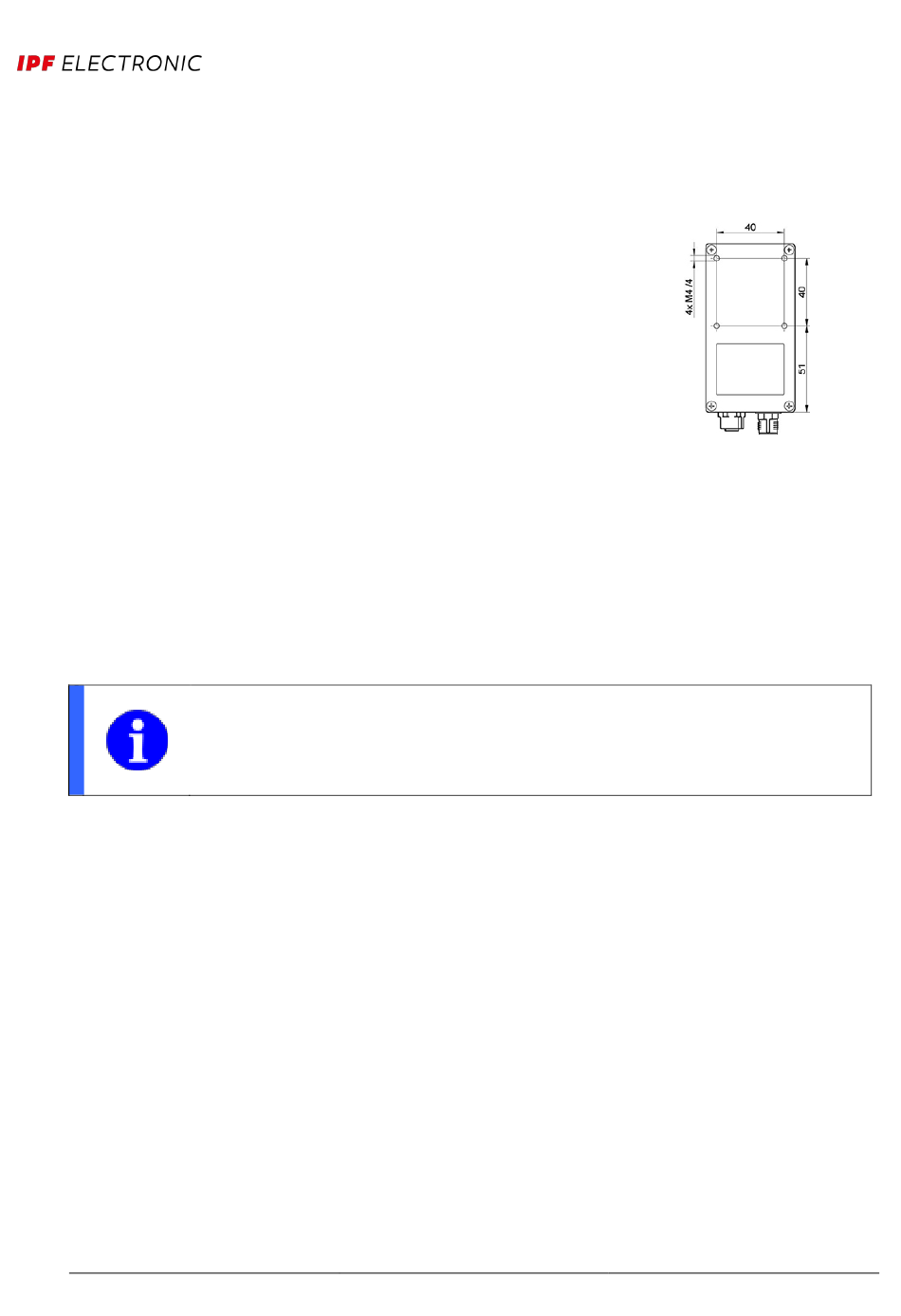

6.1 Mechanische Montage (Bild)

Sie können das Gerät in jeder Einbaulage betreiben.
Befestigen Sie das Gerät an den dafür vorgesehenen M4-Gewinden.
Richten Sie das Gerät so aus, dass die unten eingezeichnete Bildmitte direkt auf das Objekt zeigt, das
untersucht werden soll.
Installieren Sie das Gerät so, dass im Betrieb möglichst wenige Vibrationen auftreten, um die Bildqualität
nicht negativ zu beeinflussen (verwackelte Bilder).
Installieren Sie das Gerät so, dass zwischen Sensor und Objekt keine Hindernisse sind, die den Blick
versperren oder Reflexionen erzeugen. Sorgen Sie dafür, dass das Gerät möglichst geschützt vor Staub
installiert wird.
Geräte mit eingebautem Objektiv können in festen Abständen feste Bereiche inspizieren.
HINWEIS
Das Sichtfeld und die Mindestmodulgrößen bei Geräten mit wechselbarem Objektiv
hängen vom installierten Objektiv ab.
