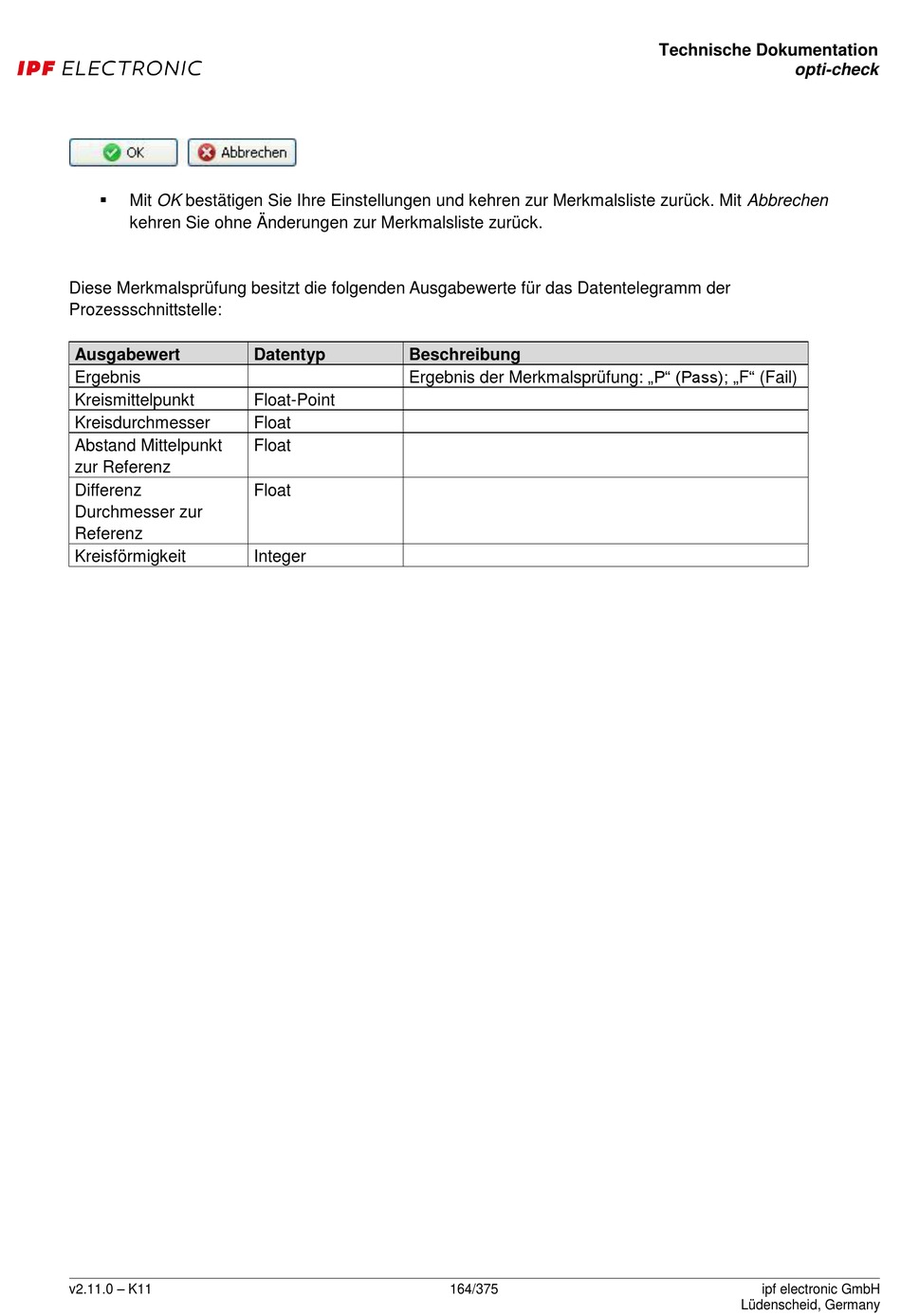

ipf electronic opti-check Technische Dokumentation Seite 164


Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Kreismittelpunkt
Kreisdurchmesser
Abstand Mittelpunkt
zur Referenz
Differenz
Durchmesser zur
Referenz
Kreisförmigkeit
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Float-Point
Float
Float
Float
Integer
