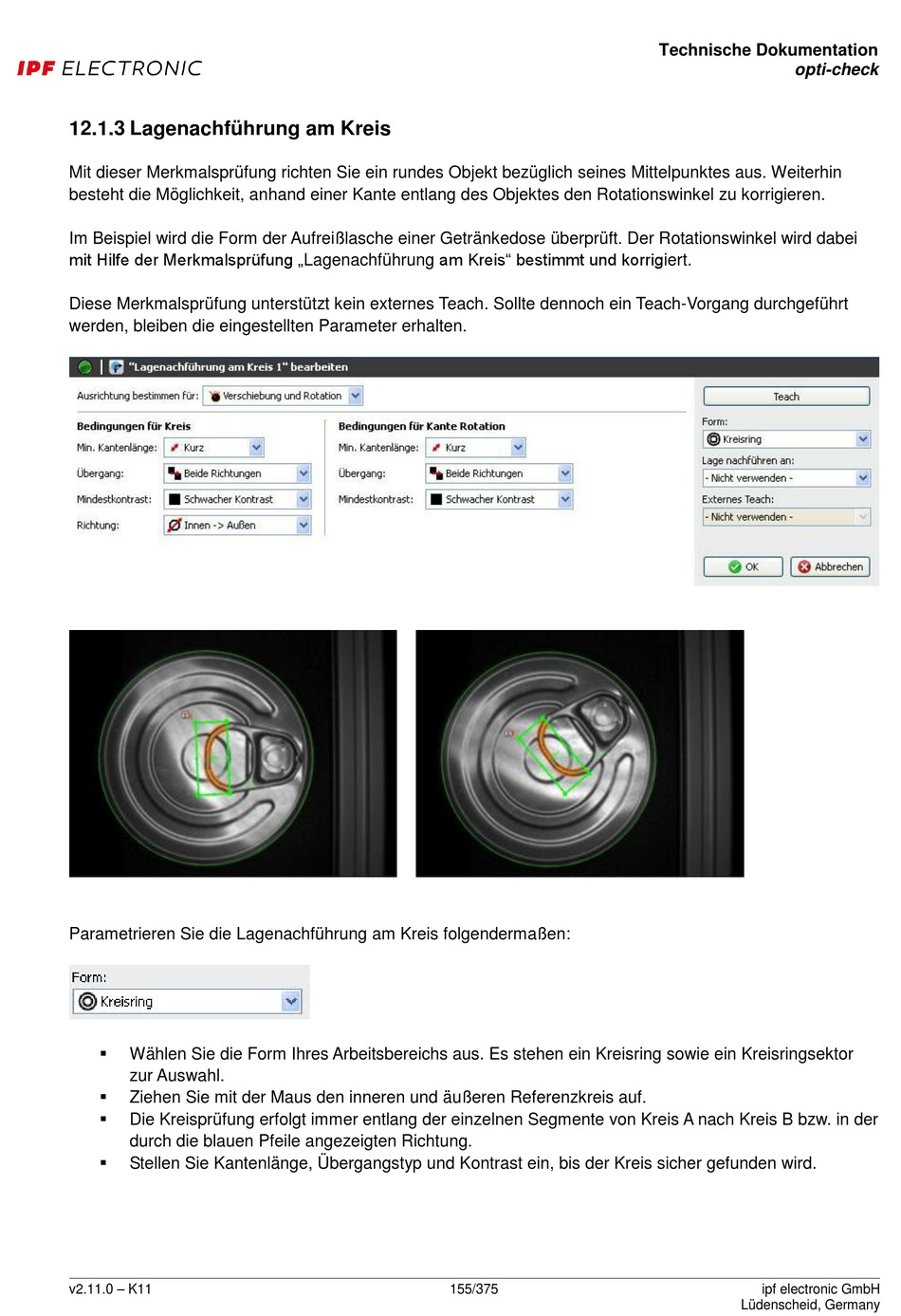

12.1.3 Lagenachführung am Kreis
Mit dieser Merkmalsprüfung richten Sie ein rundes Objekt bezüglich seines Mittelpunktes aus. Weiterhin
besteht die Möglichkeit, anhand einer Kante entlang des Objektes den Rotationswinkel zu korrigieren.
Im Beispiel wird die Form der Aufreißlasche einer Getränkedose überprüft. Der Rotationswinkel wird dabei
mit Hilfe der Merkmalsprüfung „Lagenachführung am Kreis" bestimmt und korrigiert.
Diese Merkmalsprüfung unterstützt kein externes Teach. Sollte dennoch ein Teach-Vorgang durchgeführt
werden, bleiben die eingestellten Parameter erhalten.
Parametrieren Sie die Lagenachführung am Kreis folgendermaßen:

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreisring sowie ein Kreisringsektor
zur Auswahl.

Ziehen Sie mit der Maus den inneren und äußeren Referenzkreis auf.

Die Kreisprüfung erfolgt immer entlang der einzelnen Segmente von Kreis A nach Kreis B bzw. in der
durch die blauen Pfeile angezeigten Richtung.

Stellen Sie Kantenlänge, Übergangstyp und Kontrast ein, bis der Kreis sicher gefunden wird.
