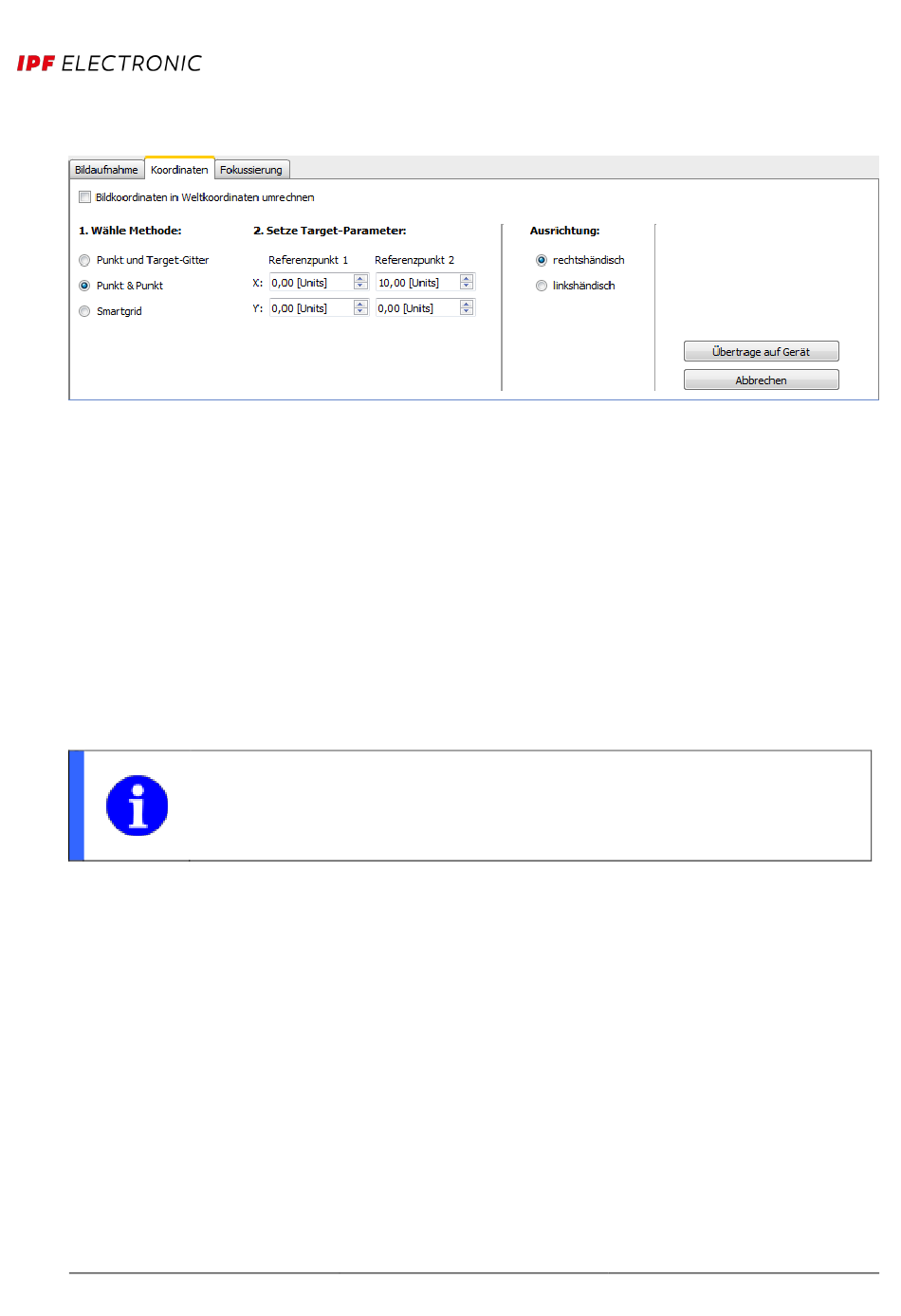

Punkt & Punkt
1. Legen Sie das gewünschte Target-Gitter mit der Ausrichtung des Weltkoordinatensystems in das
Sichtfeld des Vision Sensors. Sollte dafür ein SmartGrid genutzt werden, wird nur das
Schachbrettmuster genutzt und die anderen Information (Referenzpunkt, Ausrichtung, Units) werden
ignoriert.
2. Drücken Sie den Button Bearbeiten.
3. Wählen Sie die Methode Punkt & Punkt.
4. Verschieben Sie nun die beiden Referenzpunkte an eine Markierung Ihrer Wahl.
5. Weisen Sie den beiden Referenzpunkten jeweils Koordinaten zu.
6. Bestimmen Sie die Ausrichtung des Koordinatensystems (linkshändisch / rechtshändisch).
HINWEIS
Das eingeblendete Koordinatensystem gibt nur die Richtungen (X,Y) an und zeigt nicht
unbedingt den Nullpunkt!
7. Drücken Sie auf den Button Übertrage auf Gerät. Die gelernten Koordinaten werden auf den Vision
Sensor übertragen.
