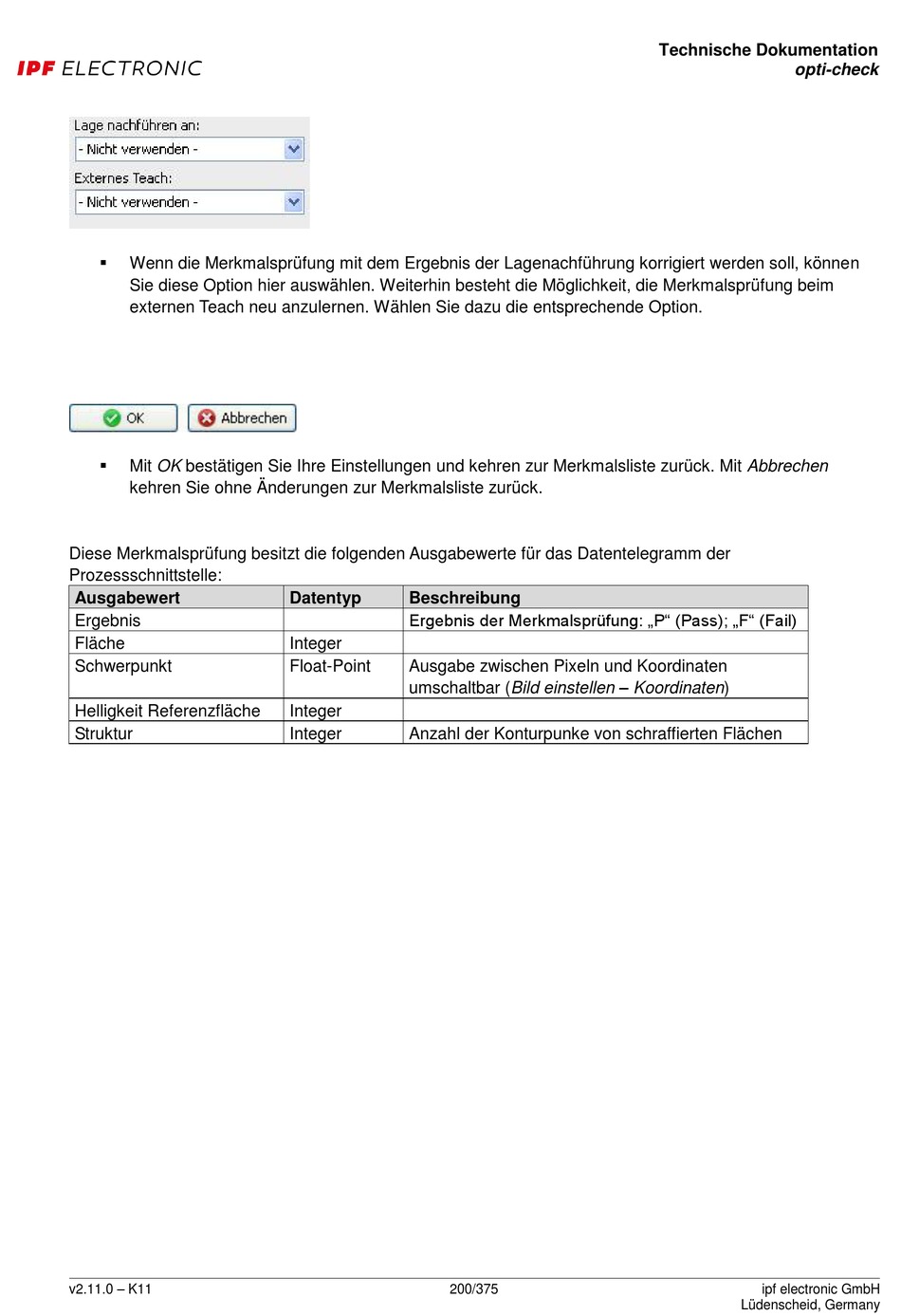

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Fläche
Schwerpunkt
Helligkeit Referenzfläche
Struktur
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Integer
Float-Point Ausgabe zwischen Pixeln und Koordinaten
umschaltbar (Bild einstellen – Koordinaten)
Integer
Integer Anzahl der Konturpunke von schraffierten Flächen
