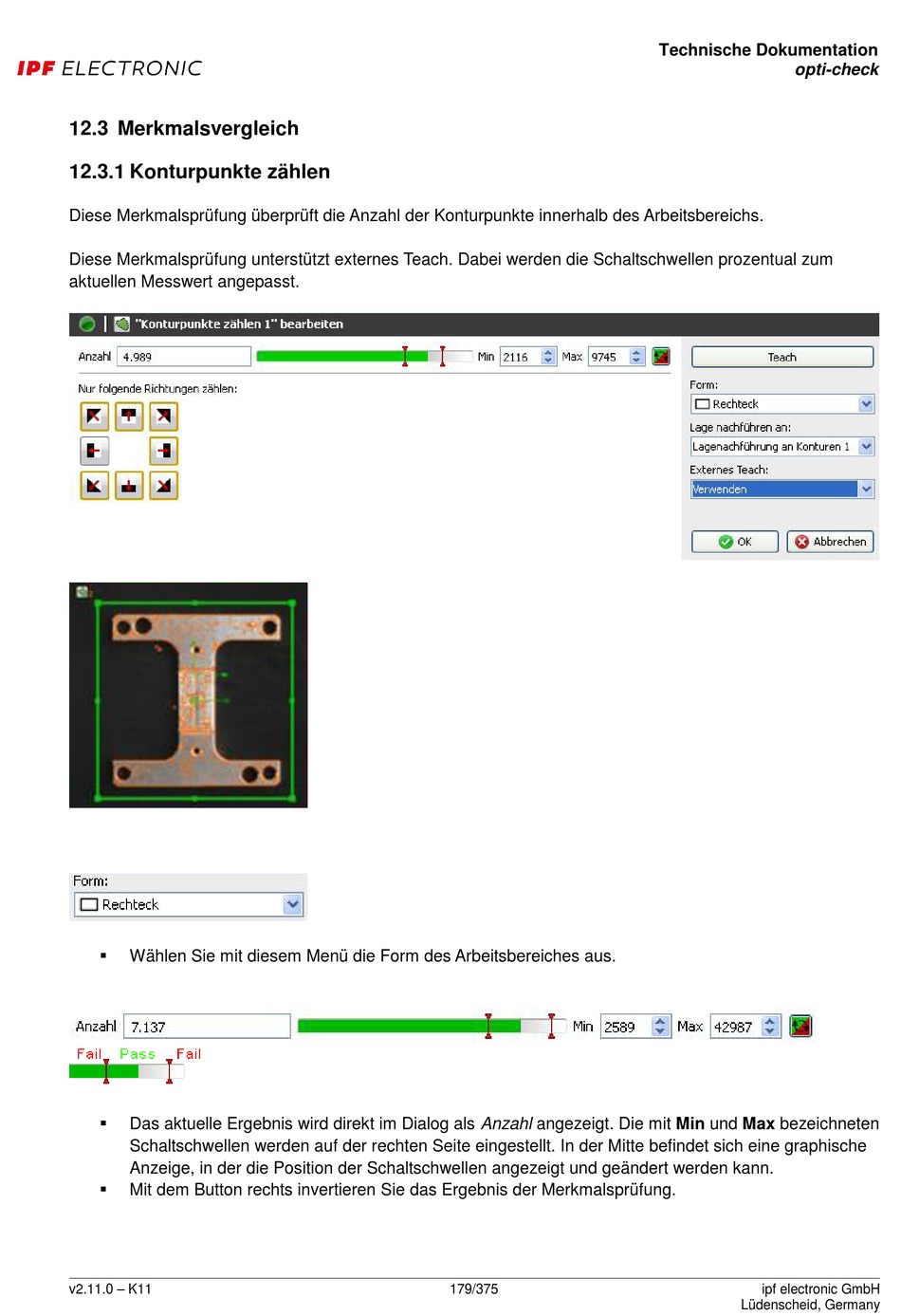

12.3 Merkmalsvergleich

12.3.1 Konturpunkte zählen
Diese Merkmalsprüfung überprüft die Anzahl der Konturpunkte innerhalb des Arbeitsbereichs.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen prozentual zum
aktuellen Messwert angepasst.

Wählen Sie mit diesem Menü die Form des Arbeitsbereiches aus.

Das aktuelle Ergebnis wird direkt im Dialog als Anzahl angezeigt. Die mit Min und Max bezeichneten
Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte befindet sich eine graphische
Anzeige, in der die Position der Schaltschwellen angezeigt und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
