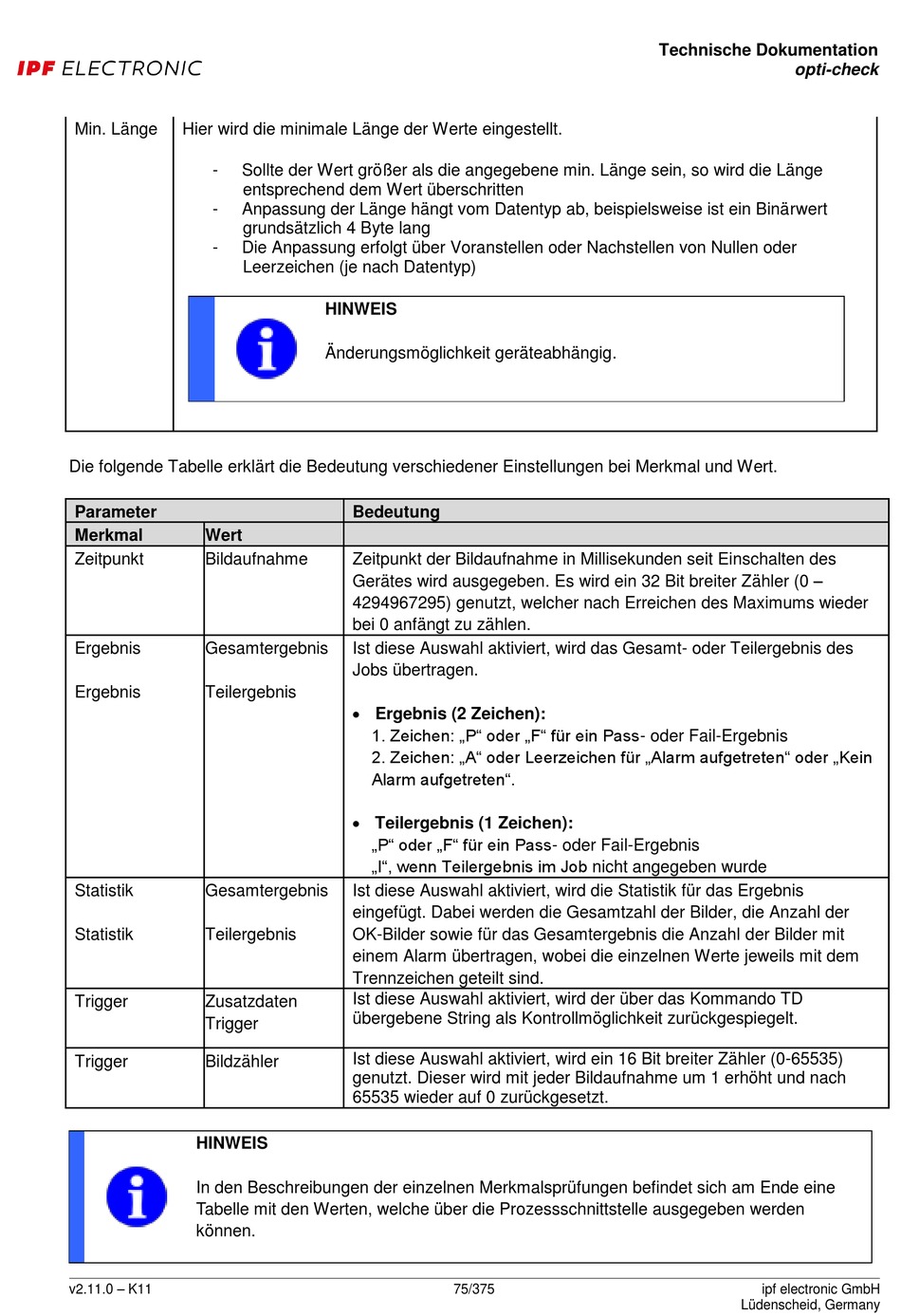

ipf electronic opti-check Technische Dokumentation Seite 75

Min. Länge Hier wird die minimale Länge der Werte eingestellt.
-
-
-
Die folgende Tabelle erklärt die Bedeutung verschiedener Einstellungen bei Merkmal und Wert.
Parameter
Merkmal Wert
Zeitpunkt Bildaufnahme
Ergebnis Gesamtergebnis
Ergebnis Teilergebnis
Statistik Gesamtergebnis
Statistik Teilergebnis
Trigger Zusatzdaten
Trigger
Trigger Bildzähler
HINWEIS
In den Beschreibungen der einzelnen Merkmalsprüfungen befindet sich am Ende eine
Tabelle mit den Werten, welche über die Prozessschnittstelle ausgegeben werden
können.
v2.11.0 – K11
Sollte der Wert größer als die angegebene min. Länge sein, so wird die Länge
entsprechend dem Wert überschritten
Anpassung der Länge hängt vom Datentyp ab, beispielsweise ist ein Binärwert
grundsätzlich 4 Byte lang
Die Anpassung erfolgt über Voranstellen oder Nachstellen von Nullen oder
Leerzeichen (je nach Datentyp)
HINWEIS
Änderungsmöglichkeit geräteabhängig.
Bedeutung
Zeitpunkt der Bildaufnahme in Millisekunden seit Einschalten des
Gerätes wird ausgegeben. Es wird ein 32 Bit breiter Zähler (0 –
4294967295) genutzt, welcher nach Erreichen des Maximums wieder
bei 0 anfängt zu zählen.
Ist diese Auswahl aktiviert, wird das Gesamt- oder Teilergebnis des
Jobs übertragen.
 Ergebnis (2 Zeichen):
1. Zeichen: „P" oder „F" für ein Pass- oder Fail-Ergebnis
2. Zeichen: „A" oder Leerzeichen für „Alarm aufgetreten" oder „Kein
Alarm aufgetreten".
 Teilergebnis (1 Zeichen):
„P" oder „F" für ein Pass- oder Fail-Ergebnis
„I", wenn Teilergebnis im Job nicht angegeben wurde
Ist diese Auswahl aktiviert, wird die Statistik für das Ergebnis
eingefügt. Dabei werden die Gesamtzahl der Bilder, die Anzahl der
OK-Bilder sowie für das Gesamtergebnis die Anzahl der Bilder mit
einem Alarm übertragen, wobei die einzelnen Werte jeweils mit dem
Trennzeichen geteilt sind.
Ist diese Auswahl aktiviert, wird der über das Kommando TD
übergebene String als Kontrollmöglichkeit zurückgespiegelt.
Ist diese Auswahl aktiviert, wird ein 16 Bit breiter Zähler (0-65535)
genutzt. Dieser wird mit jeder Bildaufnahme um 1 erhöht und nach
65535 wieder auf 0 zurückgesetzt.
