ipf electronic opti-check Technische Dokumentation Seite 242



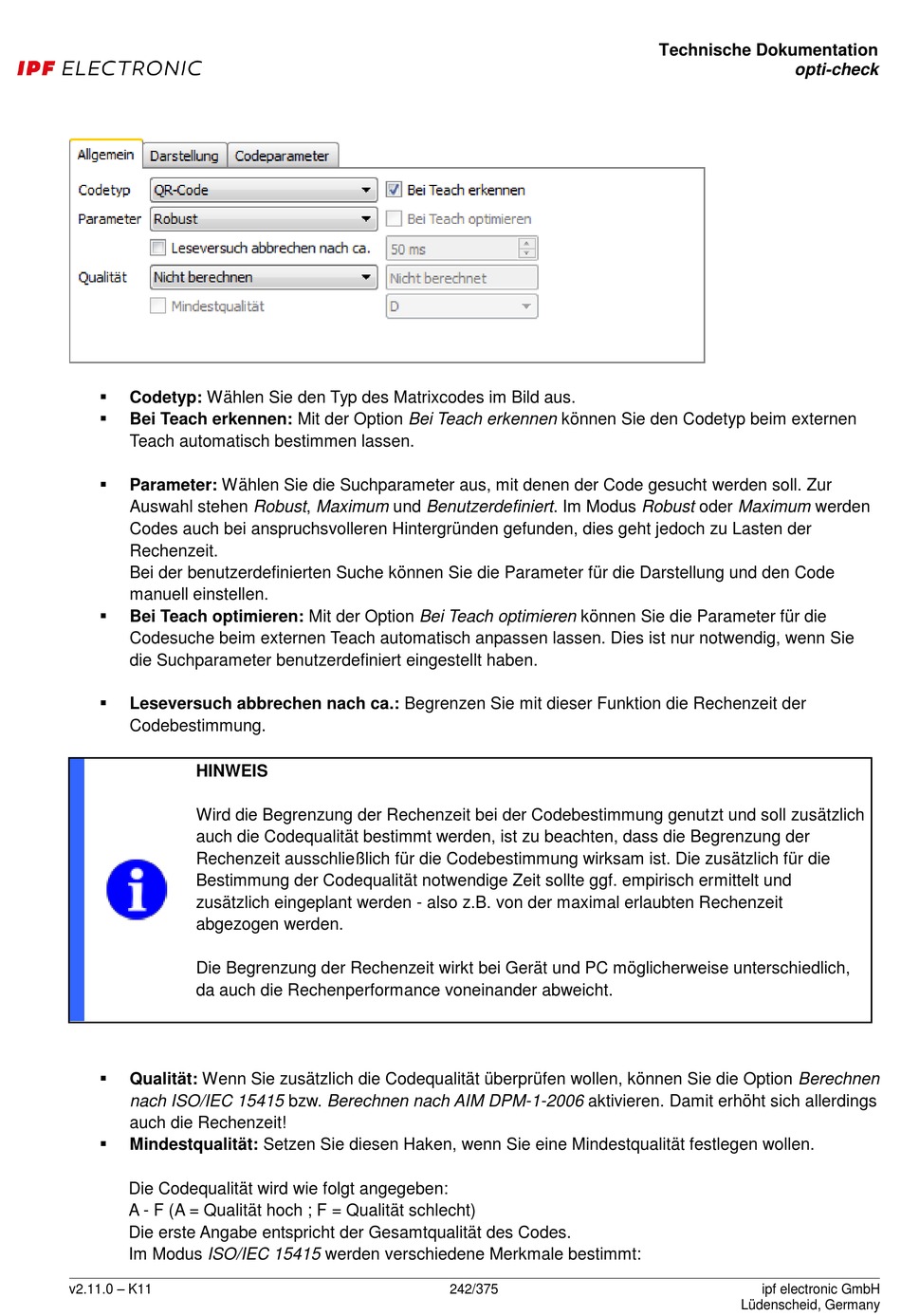

Codetyp: Wählen Sie den Typ des Matrixcodes im Bild aus.

Bei Teach erkennen: Mit der Option Bei Teach erkennen können Sie den Codetyp beim externen
Teach automatisch bestimmen lassen.

Parameter: Wählen Sie die Suchparameter aus, mit denen der Code gesucht werden soll. Zur
Auswahl stehen Robust, Maximum und Benutzerdefiniert. Im Modus Robust oder Maximum werden
Codes auch bei anspruchsvolleren Hintergründen gefunden, dies geht jedoch zu Lasten der
Rechenzeit.
Bei der benutzerdefinierten Suche können Sie die Parameter für die Darstellung und den Code
manuell einstellen.

Bei Teach optimieren: Mit der Option Bei Teach optimieren können Sie die Parameter für die
Codesuche beim externen Teach automatisch anpassen lassen. Dies ist nur notwendig, wenn Sie
die Suchparameter benutzerdefiniert eingestellt haben.

Leseversuch abbrechen nach ca.: Begrenzen Sie mit dieser Funktion die Rechenzeit der
Codebestimmung.
HINWEIS
Wird die Begrenzung der Rechenzeit bei der Codebestimmung genutzt und soll zusätzlich
auch die Codequalität bestimmt werden, ist zu beachten, dass die Begrenzung der
Rechenzeit ausschließlich für die Codebestimmung wirksam ist. Die zusätzlich für die
Bestimmung der Codequalität notwendige Zeit sollte ggf. empirisch ermittelt und
zusätzlich eingeplant werden - also z.B. von der maximal erlaubten Rechenzeit
abgezogen werden.
Die Begrenzung der Rechenzeit wirkt bei Gerät und PC möglicherweise unterschiedlich,
da auch die Rechenperformance voneinander abweicht.

Qualität: Wenn Sie zusätzlich die Codequalität überprüfen wollen, können Sie die Option Berechnen
nach ISO/IEC 15415 bzw. Berechnen nach AIM DPM-1-2006 aktivieren. Damit erhöht sich allerdings
auch die Rechenzeit!

Mindestqualität: Setzen Sie diesen Haken, wenn Sie eine Mindestqualität festlegen wollen.
Die Codequalität wird wie folgt angegeben:
A - F (A = Qualität hoch ; F = Qualität schlecht)
Die erste Angabe entspricht der Gesamtqualität des Codes.
Im Modus ISO/IEC 15415 werden verschiedene Merkmale bestimmt:
