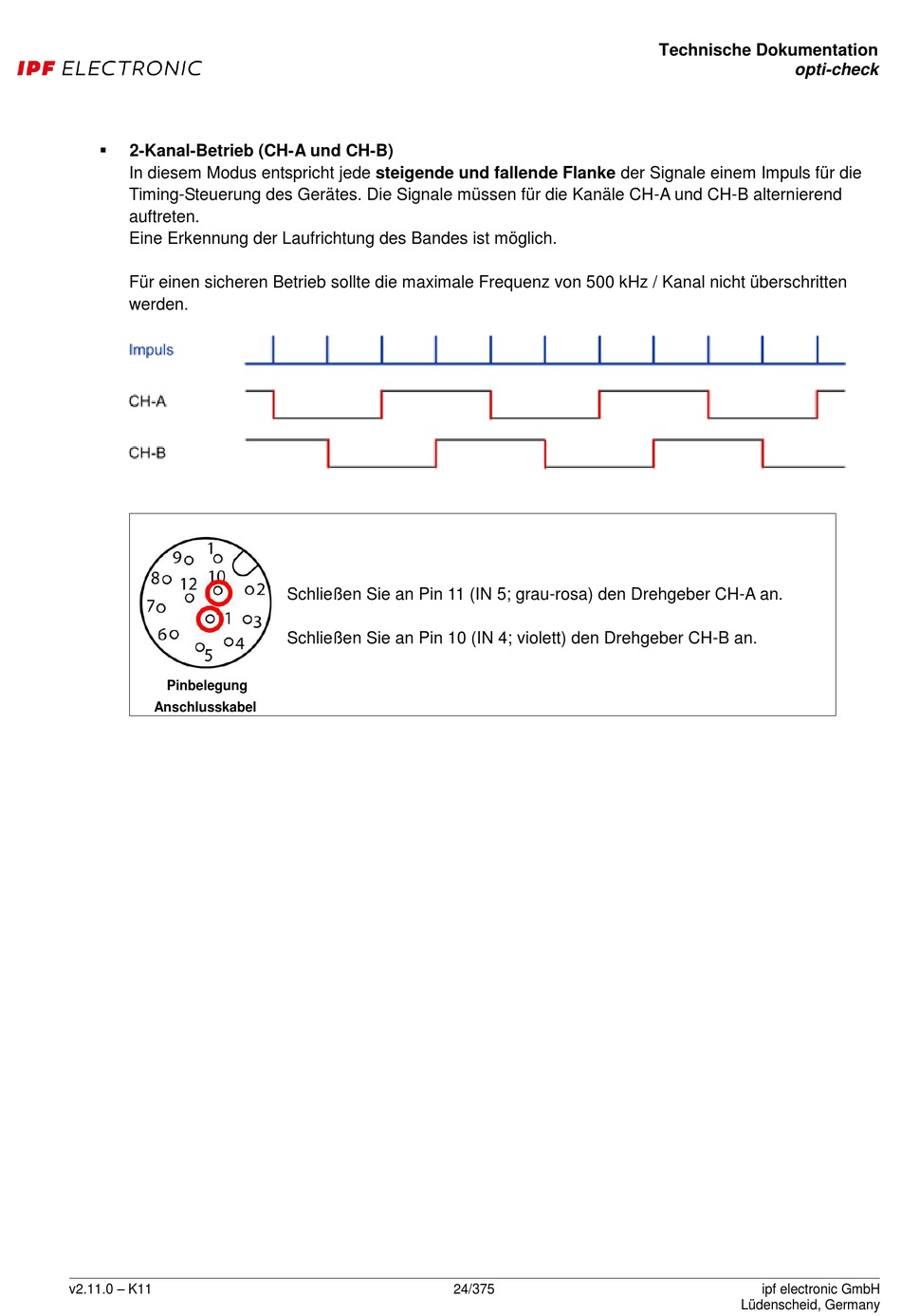

2-Kanal-Betrieb (CH-A und CH-B)
In diesem Modus entspricht jede steigende und fallende Flanke der Signale einem Impuls für die
Timing-Steuerung des Gerätes. Die Signale müssen für die Kanäle CH-A und CH-B alternierend
auftreten.
Eine Erkennung der Laufrichtung des Bandes ist möglich.
Für einen sicheren Betrieb sollte die maximale Frequenz von 500 kHz / Kanal nicht überschritten
werden.
Pinbelegung
Anschlusskabel
v2.11.0 – K11
Schließen Sie an Pin 11 (IN 5; grau-rosa) den Drehgeber CH-A an.
Schließen Sie an Pin 10 (IN 4; violett) den Drehgeber CH-B an.
