12.2.3 Winkel

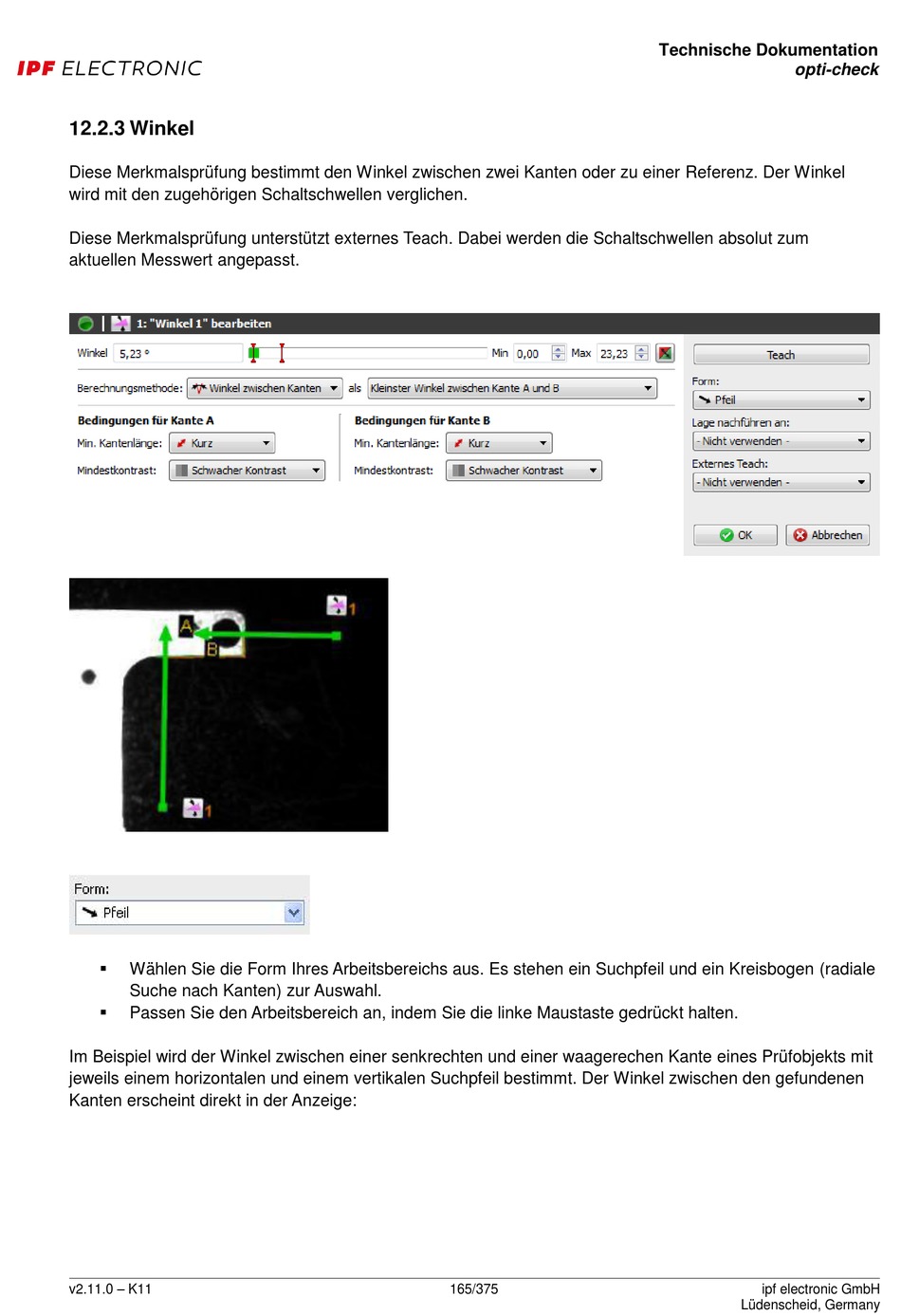

Diese Merkmalsprüfung bestimmt den Winkel zwischen zwei Kanten oder zu einer Referenz. Der Winkel
wird mit den zugehörigen Schaltschwellen verglichen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen absolut zum
aktuellen Messwert angepasst.

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Suchpfeil und ein Kreisbogen (radiale
Suche nach Kanten) zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten.
Im Beispiel wird der Winkel zwischen einer senkrechten und einer waagerechen Kante eines Prüfobjekts mit
jeweils einem horizontalen und einem vertikalen Suchpfeil bestimmt. Der Winkel zwischen den gefundenen
Kanten erscheint direkt in der Anzeige:
