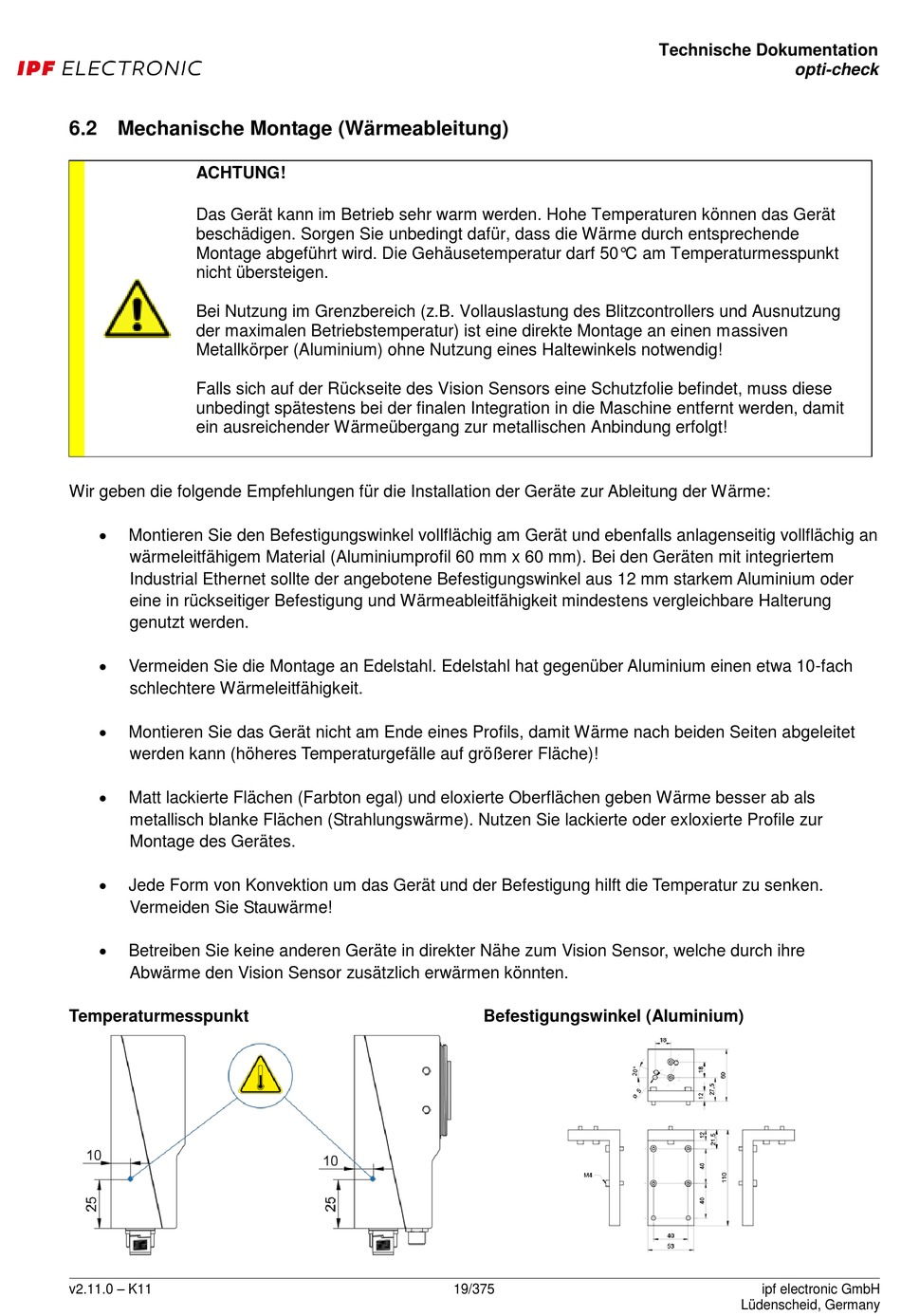

6.2 Mechanische Montage (Wärmeableitung)
# ACHTUNG!
Das Gerät kann im Betrieb sehr warm werden. Hohe Temperaturen können das Gerät
beschädigen. Sorgen Sie unbedingt dafür, dass die Wärme durch entsprechende
Montage abgeführt wird. Die Gehäusetemperatur darf 50°C am Temperaturmesspunkt
nicht übersteigen.
Bei Nutzung im Grenzbereich (z.B. Vollauslastung des Blitzcontrollers und Ausnutzung
der maximalen Betriebstemperatur) ist eine direkte Montage an einen massiven
Metallkörper (Aluminium) ohne Nutzung eines Haltewinkels notwendig!
Falls sich auf der Rückseite des Vision Sensors eine Schutzfolie befindet, muss diese
unbedingt spätestens bei der finalen Integration in die Maschine entfernt werden, damit
ein ausreichender Wärmeübergang zur metallischen Anbindung erfolgt!
Wir geben die folgende Empfehlungen für die Installation der Geräte zur Ableitung der Wärme:

Montieren Sie den Befestigungswinkel vollflächig am Gerät und ebenfalls anlagenseitig vollflächig an
wärmeleitfähigem Material (Aluminiumprofil 60 mm x 60 mm). Bei den Geräten mit integriertem
Industrial Ethernet sollte der angebotene Befestigungswinkel aus 12 mm starkem Aluminium oder
eine in rückseitiger Befestigung und Wärmeableitfähigkeit mindestens vergleichbare Halterung
genutzt werden.

Vermeiden Sie die Montage an Edelstahl. Edelstahl hat gegenüber Aluminium einen etwa 10-fach
schlechtere Wärmeleitfähigkeit.

Montieren Sie das Gerät nicht am Ende eines Profils, damit Wärme nach beiden Seiten abgeleitet
werden kann (höheres Temperaturgefälle auf größerer Fläche)!

Matt lackierte Flächen (Farbton egal) und eloxierte Oberflächen geben Wärme besser ab als
metallisch blanke Flächen (Strahlungswärme). Nutzen Sie lackierte oder exloxierte Profile zur
Montage des Gerätes.

Jede Form von Konvektion um das Gerät und der Befestigung hilft die Temperatur zu senken.
Vermeiden Sie Stauwärme!

Betreiben Sie keine anderen Geräte in direkter Nähe zum Vision Sensor, welche durch ihre
Abwärme den Vision Sensor zusätzlich erwärmen könnten.
