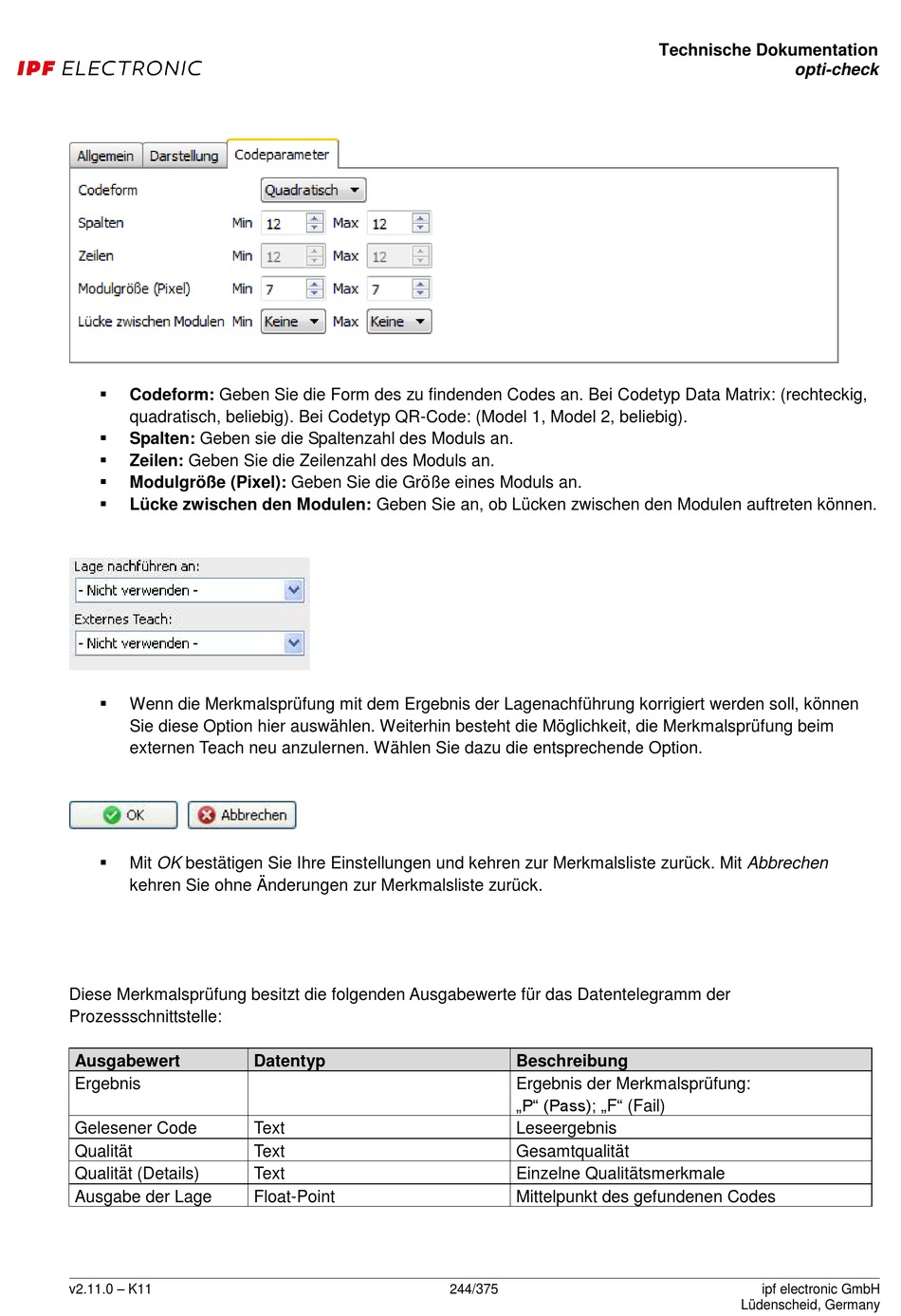

Codeform: Geben Sie die Form des zu findenden Codes an. Bei Codetyp Data Matrix: (rechteckig,
quadratisch, beliebig). Bei Codetyp QR-Code: (Model 1, Model 2, beliebig).

Spalten: Geben sie die Spaltenzahl des Moduls an.

Zeilen: Geben Sie die Zeilenzahl des Moduls an.

Modulgröße (Pixel): Geben Sie die Größe eines Moduls an.

Lücke zwischen den Modulen: Geben Sie an, ob Lücken zwischen den Modulen auftreten können.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Gelesener Code
Qualität
Qualität (Details)
Ausgabe der Lage
v2.11.0 – K11
Datentyp
Text
Text
Text
Float-Point
Beschreibung
Ergebnis der Merkmalsprüfung:
„P" (Pass); „F" (Fail)
Leseergebnis
Gesamtqualität
Einzelne Qualitätsmerkmale
Mittelpunkt des gefundenen Codes
