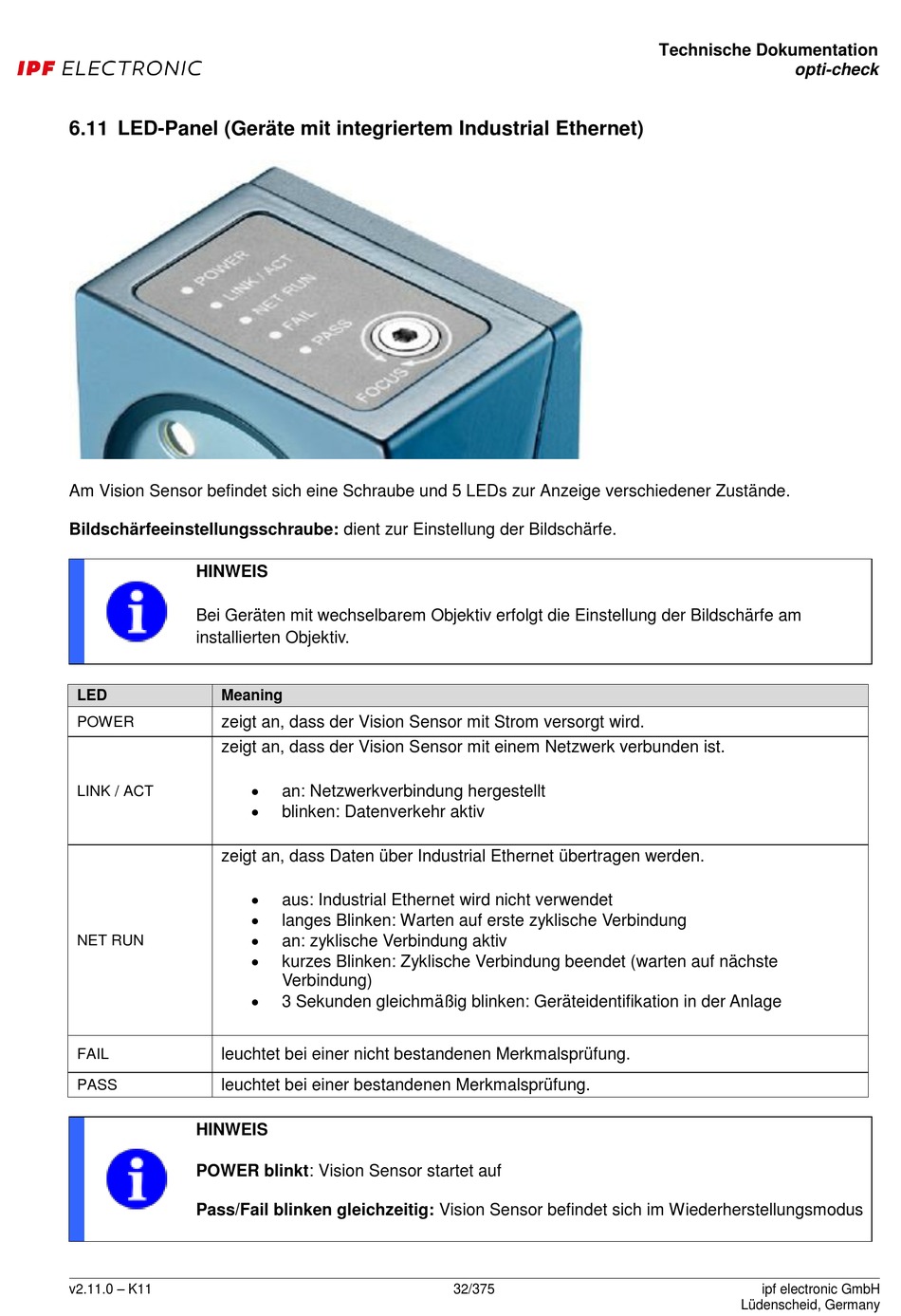

6.11 LED-Panel (Geräte mit integriertem Industrial Ethernet)
Am Vision Sensor befindet sich eine Schraube und 5 LEDs zur Anzeige verschiedener Zustände.
Bildschärfeeinstellungsschraube: dient zur Einstellung der Bildschärfe.
HINWEIS
Bei Geräten mit wechselbarem Objektiv erfolgt die Einstellung der Bildschärfe am
installierten Objektiv.
LED Meaning
zeigt an, dass der Vision Sensor mit Strom versorgt wird.
POWER
zeigt an, dass der Vision Sensor mit einem Netzwerk verbunden ist.
LINK / ACT
zeigt an, dass Daten über Industrial Ethernet übertragen werden.
NET RUN
leuchtet bei einer nicht bestandenen Merkmalsprüfung.
FAIL
leuchtet bei einer bestandenen Merkmalsprüfung.
PASS
HINWEIS
POWER blinkt: Vision Sensor startet auf
Pass/Fail blinken gleichzeitig: Vision Sensor befindet sich im Wiederherstellungsmodus
v2.11.0 – K11

an: Netzwerkverbindung hergestellt

blinken: Datenverkehr aktiv

aus: Industrial Ethernet wird nicht verwendet

langes Blinken: Warten auf erste zyklische Verbindung

an: zyklische Verbindung aktiv

kurzes Blinken: Zyklische Verbindung beendet (warten auf nächste
Verbindung)

3 Sekunden gleichmäßig blinken: Geräteidentifikation in der Anlage
