(geräteabhängig)

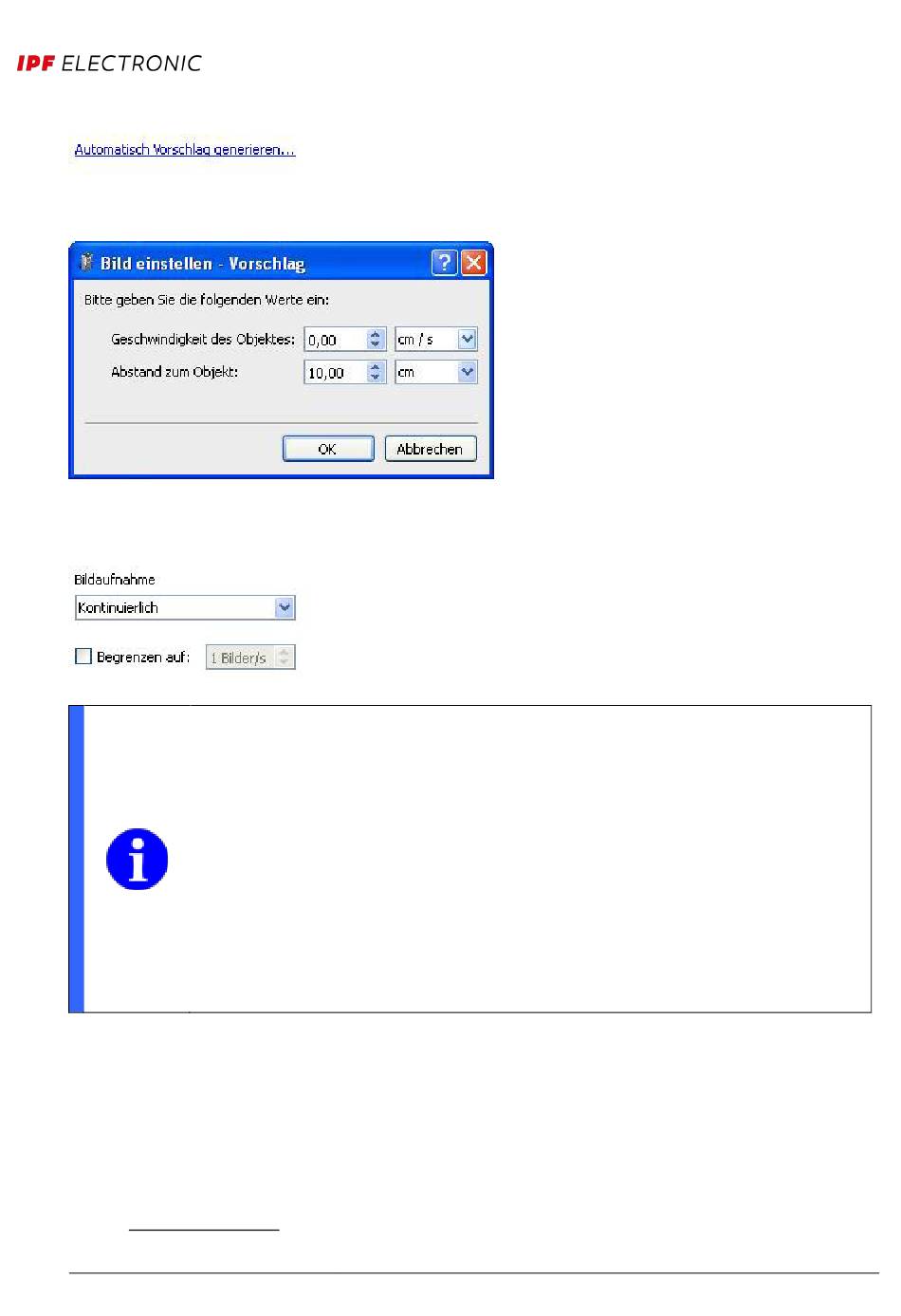

Klicken Sie auf Automatisch Vorschlag generieren... um einen Vorschlag für die Einstellungen der
Belichtung zu erhalten.
Geben Sie die Geschwindigkeit Ihrer Objekte und den Abstand der Objekte während der Prüfung ein. Die
Application Suite berechnet automatisch die zugehörigen Parameter. Sollte danach das Bild immer noch zu
dunkel oder zu hell sein, können Sie dies mit dem Regler Verstärkung einstellen.
(geräteabhängig)
HINWEIS
Bauartbedingt kann es bei Geräten mit CMOS-Sensoren bei den ersten aufgenommenen
Bildern nach einer längeren Aufnahmepause und damit verbundenen
Temperaturschwankungen zu Helligkeitsabweichungen kommen.
Das stellt im Run-Modus (Kontinuierlich) kein Problem dar, da ständig Bilder
aufgenommen werden.
Im Trigger-Modus (Externer Trigger) nimmt das Gerät jedoch nur nach einem Trigger ein
Bild auf.
Um eine Helligkeitsabweichung zu verhindern, sollten Sie längere Pausen zwischen den
Triggern vermeiden.
Kontinuierlich: sofort nach dem Ende einer Bildauswertung wird eine neue Bildaufnahme ausgelöst. Sie
haben weiterhin die Möglichkeit, die Anzahl der Bilder/s in Abhängigkeit der Belichtungszeit zu begrenzen.
Externer Trigger: es wird auf ein entsprechend externes Ereignis zur Bildaufnahme gewartet.
Weiterhin können Sie die Verzögerungszeit bzw. Entfernung (Amerkung: ft = feet) bei angeschlossenem
Drehgeber zwischen einem Trigger-Signal und der tatsächlichen Bildaufnahme festlegen. In dieser Zeit
werden weitere eingehende Trigger-Signale ignoriert!
Aktivieren Sie ggf. den Eintrag „ungültiger Trigger" (Trigger während Bildaufnahme oder Jobumschaltung)
bei den Geräteeinstellungen, damit der Alarm-Ausgang in einem solchen Fall aktiviert wird.
