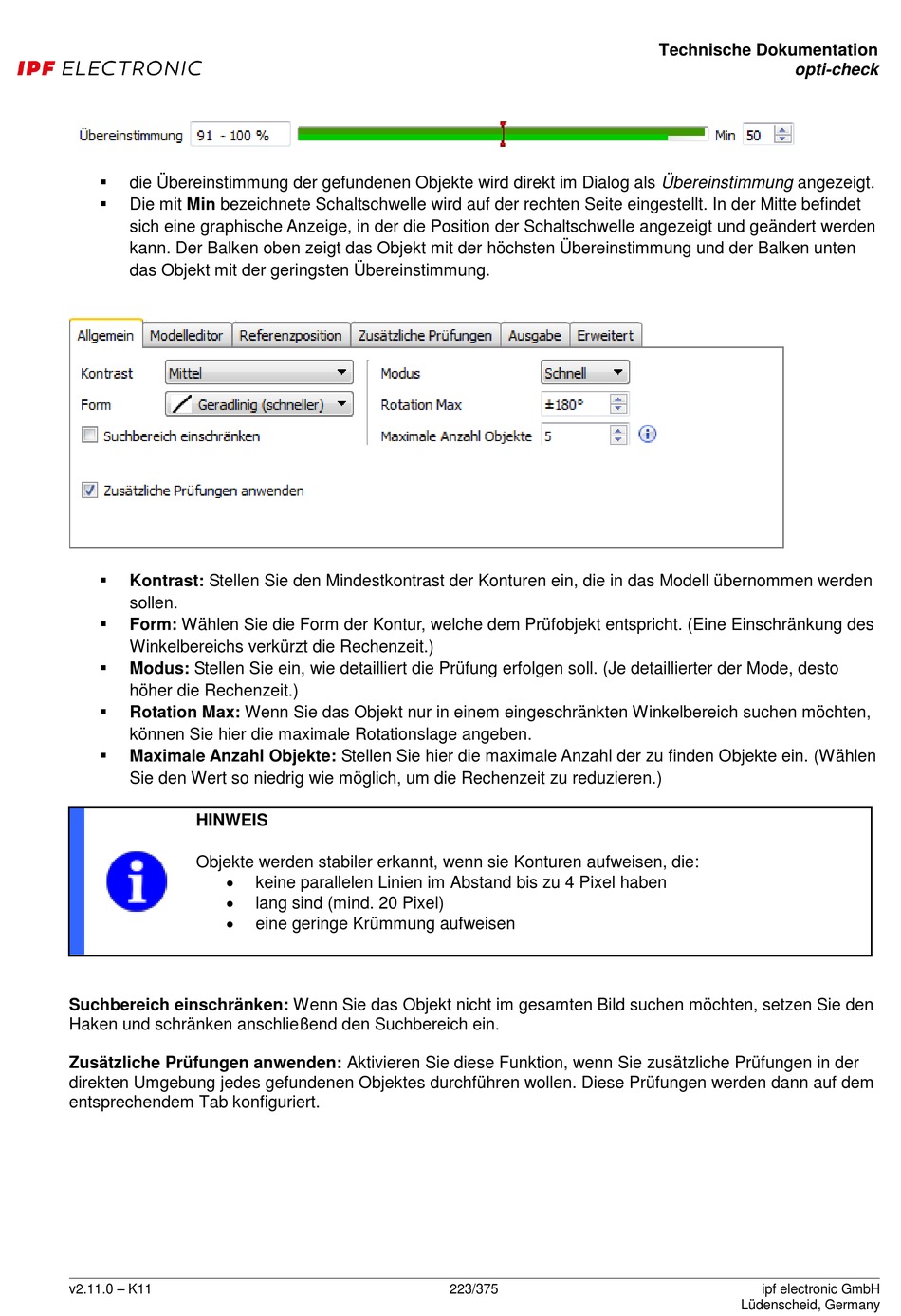

die Übereinstimmung der gefundenen Objekte wird direkt im Dialog als Übereinstimmung angezeigt.

Die mit Min bezeichnete Schaltschwelle wird auf der rechten Seite eingestellt. In der Mitte befindet
sich eine graphische Anzeige, in der die Position der Schaltschwelle angezeigt und geändert werden
kann. Der Balken oben zeigt das Objekt mit der höchsten Übereinstimmung und der Balken unten
das Objekt mit der geringsten Übereinstimmung.

Kontrast: Stellen Sie den Mindestkontrast der Konturen ein, die in das Modell übernommen werden
sollen.

Form: Wählen Sie die Form der Kontur, welche dem Prüfobjekt entspricht. (Eine Einschränkung des
Winkelbereichs verkürzt die Rechenzeit.)

Modus: Stellen Sie ein, wie detailliert die Prüfung erfolgen soll. (Je detaillierter der Mode, desto
höher die Rechenzeit.)

Rotation Max: Wenn Sie das Objekt nur in einem eingeschränkten Winkelbereich suchen möchten,
können Sie hier die maximale Rotationslage angeben.

Maximale Anzahl Objekte: Stellen Sie hier die maximale Anzahl der zu finden Objekte ein. (Wählen
Sie den Wert so niedrig wie möglich, um die Rechenzeit zu reduzieren.)
HINWEIS
Objekte werden stabiler erkannt, wenn sie Konturen aufweisen, die:



Suchbereich einschränken: Wenn Sie das Objekt nicht im gesamten Bild suchen möchten, setzen Sie den
Haken und schränken anschließend den Suchbereich ein.
Zusätzliche Prüfungen anwenden: Aktivieren Sie diese Funktion, wenn Sie zusätzliche Prüfungen in der
direkten Umgebung jedes gefundenen Objektes durchführen wollen. Diese Prüfungen werden dann auf dem
entsprechendem Tab konfiguriert.
v2.11.0 – K11
keine parallelen Linien im Abstand bis zu 4 Pixel haben
lang sind (mind. 20 Pixel)
eine geringe Krümmung aufweisen
