1. Gewährleistungshinweise

Lesen Sie vor der Montage und der Inbetriebnahme dieses Dokument sorgfältig durch. Beachten Sie zu Ihrer
eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die
angegeben Spezifikationen und die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der ipf electronic gmbh. Bei dem Einsatz in Verbindung mit
Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen werden. Für weitere Fragen steht Ihnen die Firma ipf elect-
ronic gmbh gerne zur Verfügung.

2. Identifikation

Magnetband: Das Magnetband hat eine Breite von 10mm und trägt die Artikelnummer AM000059.

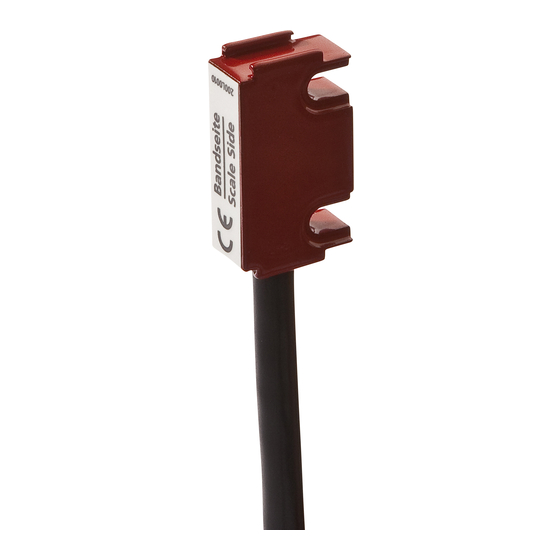

Magnetsensor: Das Etikett zeigt den Gerätetyp mit Artikelnummer, die das Gerät eindeutig identifiziert.
ipf electronic gmbh
Kalver Str. 27
D-58515 Lüdenscheid
Bedienungsanleitung MW98C51x / MW991424
Fon +49 (0) 2351/9365-0
Fax +49 (0) 2351/9365-19
Magnetische Sensoren
www.ipf-electronic.de
Änderungen vorbehalten!
E-Mail: info@ipf-electronic.de
Stand: März 2010
